Sơ đồ mạch điện tủ lạnh Toshiba và nguyên lý hoạt động

Sơ đồ mạch điện tủ lạnh Toshiba là tài liệu kỹ thuật quan trọng giúp người dùng và kỹ thuật viên hiểu rõ cấu tạo, nguyên lý vận hành cũng như cách xác định sự cố của thiết bị. Trong bài viết này, Điện lạnh Limosa sẽ chia sẻ đến bạn bản sơ đồ chi tiết và cách đọc mạch điện một cách dễ hiểu, hỗ trợ quá trình sửa chữa và bảo trì tủ lạnh Toshiba trở nên chính xác và hiệu quả hơn bao giờ hết.

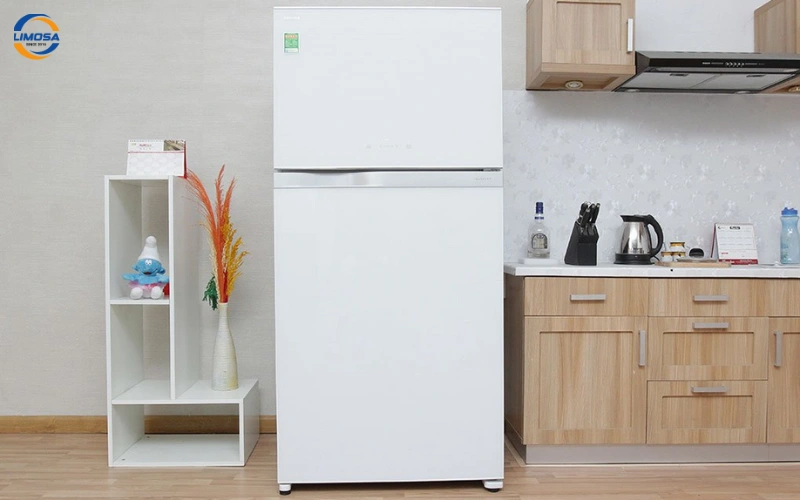

1. Giới thiệu chung tủ lạnh Toshiba

Trong bối cảnh công nghệ điện lạnh ngày càng phát triển, tủ lạnh Toshiba nổi bật với các dòng sản phẩm đa dạng, bền bỉ cùng nhiều cải tiến công nghệ. Tuy nhiên, cũng như bất kỳ thiết bị điện nào, việc nhận biết và hiểu rõ sơ đồ mạch điện tủ lạnh Toshiba sẽ giúp chúng ta chủ động phát hiện lỗi, chủ động xử lý hoặc yêu cầu dịch vụ sửa chữa đúng hướng.

Không chỉ những ai làm nghề điện lạnh, mà ngay cả những gia đình đang sở hữu tủ lạnh Toshiba cũng nên tìm hiểu về mạch điện tủ lạnh Toshiba để có kiến thức nền tảng, bảo vệ thiết bị của mình trước các rủi ro hư hỏng bất ngờ.

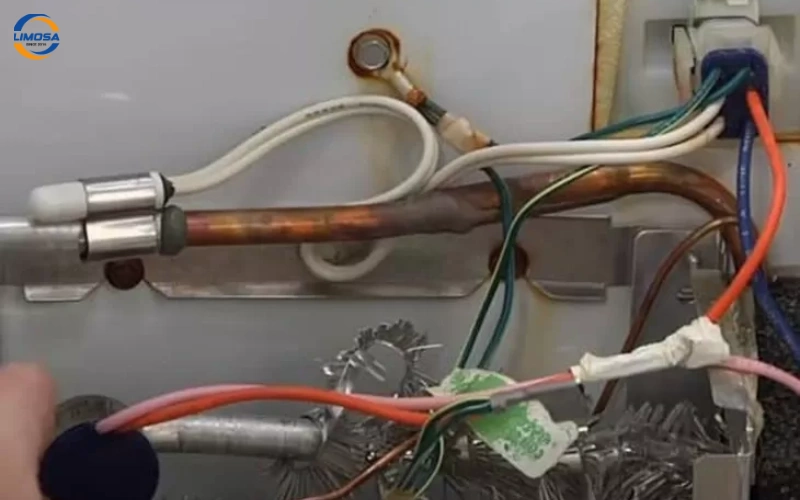

2. Thành phần và cấu tạo mạch điện tủ lạnh Toshiba

Ngay từ phần này, chúng ta có thể thấy tầm quan trọng của sự liên kết và phối hợp nhịp nhàng giữa các bộ phận trong tủ lạnh. Sơ đồ mạch điện tủ lạnh Toshiba chính là bản “bản đồ” chỉ dẫn dòng điện qua từng linh kiện, tạo nên hoạt động ổn định cho thiết bị.

Bạn có biết, một chiếc tủ lạnh Toshiba hoạt động xuyên suốt dựa vào sự phối hợp chuẩn xác của hàng loạt linh kiện? Dưới đây là bảng liệt kê và chức năng cơ bản của từng bộ phận trong sơ đồ mạch điện tủ lạnh Toshiba:

• Board mạch điều khiển: Đây là “bộ não trung tâm” giúp điều chỉnh toàn bộ hoạt động, nhận lệnh, xử lý tín hiệu từ các cảm biến và ra lệnh cho các linh kiện khác.
• Block/máy nén: Đảm nhận vai trò nén khí, đẩy môi chất lạnh di chuyển.
• Rơ-le khởi động: Bật/tắt block đúng chu trình, bảo vệ máy nén khi gặp trục trặc.
• Cảm biến nhiệt độ: Phát hiện nhiệt độ trong tủ, gửi tín hiệu về board mạch để điều chỉnh mức lạnh phù hợp với nhu cầu sử dụng.
• Timer xả đá: Đảm bảo không xuất hiện lớp tuyết dày trong ngăn đá.
• Điện trở xả tuyết: Gia nhiệt làm tan tuyết, giúp hoà khí lạnh ổn định.
• Sò nóng – sò lạnh: Chức năng bảo vệ mạch và ổn định dòng điện.
• Bộ bảo vệ quá nhiệt: Ngắt điện khi nhiệt độ quá cao, tránh chập cháy và nguy hiểm.
• Công tắc cửa: Kích hoạt đèn trong tủ, dùng để nhận biết trạng thái cửa đóng/mở.

3. Nguyên lý hoạt động và mô tả chu trình mạch điện

Để thật sự hiểu rõ về sơ đồ mạch điện tủ lạnh Toshiba, bạn cần nhìn tổng quan về nguyên lý vận hành, nơi mỗi tín hiệu và dòng điện đều có lộ trình riêng nhưng kết nối khéo léo với nhau để tạo nên một chu trình làm lạnh hiệu quả.

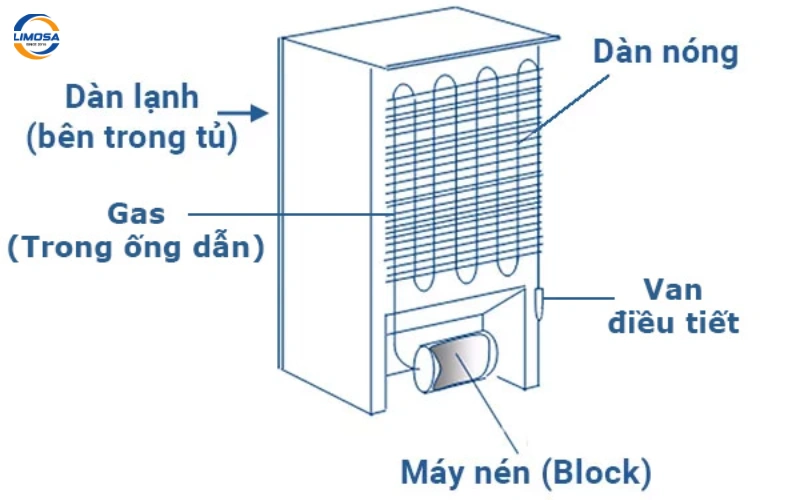

3.1. Quy trình hoạt động

Khi bạn cắm điện, dòng điện được dẫn đến board mạch điều khiển, từ đó nguồn điện tiếp tục truyền tới rơ-le, block, cảm biến nhiệt độ…theo định hướng sơ đồ mạch điện tủ lạnh Toshiba. Lúc này, các cảm biến hoạt động liên tục, gửi tín hiệu về board – bộ não trung tâm sẽ xử lý rồi ra lệnh cho các linh kiện liên quan thực hiện thao tác tương ứng: khởi động block, chuyển mạch timer xả đá, bật/tắt điện trở xả tuyết, điều chỉnh tăng/giảm mức lạnh…

Sự chính xác trong từng pha phối hợp là lý do vì sao sơ đồ mạch điện tủ lạnh Toshiba lại được kỹ thuật viên trân quý đến vậy.

3.2. Đặc điểm ở các dòng Toshiba inverter và non-inverter

Thời đại công nghệ thúc đẩy sự xuất hiện của tủ lạnh Inverter. So với các phiên bản non-inverter, sơ đồ mạch điện tủ lạnh Toshiba Inverter có thêm sự xuất hiện của biến tần (Inverter), nhiều cảm biến thông minh hơn (eco sensor) giúp tiết kiệm điện tối đa, điều chỉnh linh hoạt công suất vận hành… Ngoài ra, số lượng IC, linh kiện điện tử tinh vi và khả năng tự động hóa cũng được mở rộng trong các dòng sản phẩm mới.

Dưới đây là bảng so sánh nhanh những khác biệt nổi trội:

Hình minh họa gợi ý: Hình so sánh hai sơ đồ mạch thực tế giữa tủ lạnh Inverter và thường – chú thích điểm khác biệt.

4. Các lỗi mạch điện thường gặp – dấu hiệu và cách xử lý

Không phải ai cũng tránh khỏi những phút “ngã ngựa” khi tủ lạnh gặp sự cố. Hiểu về các lỗi trong sơ đồ mạch điện tủ lạnh Toshiba sẽ là lá chắn giúp bạn ứng biến và sửa chữa nếu có thể.

Bạn thường nghe những câu hỏi như: “Tủ lạnh bật mãi không lạnh”, “Block không hoạt động”, “Đèn sáng nhưng tủ không chạy”, “Chớp đèn báo lỗi liên tục”… Tất cả đều xuất phát từ những vấn đề trong sơ đồ mạch điện tủ lạnh Toshiba. Một số lỗi điển hình và dấu hiệu như sau:

• Block không chạy: Có thể do rơ-le hỏng, board mạch lỗi, cảm biến điều khiển sai.
• Tủ không làm mát: Lỗi tại board mạch, điện trở xả tuyết/ cảm biến nhiệt độ.
• Còi báo lỗi, đèn nháy liên tục: Board hoặc cảm biến nhiệt bị chập/cháy.
• Ngăn đông có tuyết dày, tủ bị kẹt đá: Timer xả đá hoặc điện trở xả tuyết hoạt động không đúng.
• Điện vào tủ nhưng đèn không sáng: Nghi ngờ tại công tắc cửa hoặc mạch chập.

5. Hướng dẫn kiểm tra và sửa chữa cơ bản các lỗi trên tủ lạnh Toshiba

Chỉ một chiếc đồng hồ vạn năng, bạn đã có thể kiểm tra trạng thái các linh kiện trong sơ đồ mạch điện tủ lạnh Toshiba. Ví dụ, đo điện trở ở điện trở xả tuyết, kiểm tra thông mạch cảm biến nhiệt, đo điện áp trên board mạch để xác định bộ phận chết…

• Không lạnh / lạnh yếu: Kiểm tra nguồn điện, chỉnh lại nhiệt độ, vệ sinh dàn ngưng, kiểm tra ron cửa.
• Đóng tuyết ngăn mát: Kiểm tra cảm biến nhiệt, bộ xả đá; không để thực phẩm che lỗ gió.
• Không rơi đá tự động: Kiểm tra khay nước, vệ sinh khay đá, đảm bảo nhiệt độ đủ lạnh.
• Phát tiếng ồn: Kiểm tra quạt, motor, lốc máy; sắp xếp thực phẩm tránh cản trở.
• Mất nguồn: Kiểm tra ổ cắm, dây điện, cầu chì; nếu không khắc phục được, có thể do bo mạch.

6. Công nghệ mới và thông tin tham khảo về tủ lạnh Toshiba

Một trong những chìa khoá giữ vững vị thế của hãng Toshiba trên thị trường chính là sự tích hợp công nghệ tiên tiến: Hybrid Cooling, Digital Inverter, Eco sensor giúp tối ưu hoá vận hành, tiết kiệm điện và tăng độ bền cho sản phẩm. Sơ đồ mạch điện tủ lạnh Toshiba các đời mới cũng được thiết kế dạng module tách biệt, dễ dàng bảo trì và nâng cấp hơn.

Nếu bạn muốn đi sâu vào phân tích từng thành phần, đừng ngần ngại truy cập các bài viết về “Công nghệ Inverter trong tủ lạnh Toshiba” hoặc hướng dẫn “Kinh nghiệm sửa board mạch điện” để hiểu rõ hơn.

7. Câu hỏi thường gặp về sơ đồ mạch điện tủ lạnh Toshiba

Sơ đồ mạch điện tủ lạnh Toshiba có gì đặc biệt so với các hãng khác?

Khả năng tối ưu tiết kiệm điện, độ bền linh kiện và tích hợp công nghệ mới là đặc điểm riêng biệt của sơ đồ mạch điện tủ lạnh Toshiba.

Làm sao nhận biết lỗi board mạch hay cảm biến bị hỏng?

Thường tủ không làm lạnh, báo lỗi liên tục, hoặc các nút điều khiển không có tín hiệu phản hồi là dấu hiệu board hoặc cảm biến có vấn đề.

Có thể tự kiểm tra hay sửa chữa tủ lạnh Toshiba tại nhà không?

Bạn có thể kiểm tra các bộ phận đơn giản như công tắc cửa, đèn, hay vệ sinh sơ bộ. Tuy nhiên với lỗi nằm sâu trong sơ đồ mạch điện tủ lạnh Toshiba nên nhờ đến chuyên gia để đảm bảo an toàn.

Khi nào nên thay mới board mạch?

Khi board mạch đã sửa nhiều lần vẫn thường xuyên lỗi, hoặc xác định có mạch bị “vỡ đường”, cháy IC, linh kiện nhưng không thể thay thế rời, nên cân nhắc thay board mạch mới.

Tủ lạnh Toshiba có công nghệ cảm biến thông minh, tác dụng ra sao?

Cảm biến thông minh giúp nhận biết môi trường bên trong và ngoài tủ, điều chỉnh chế độ vận hành tối ưu, giảm hao phí điện năng và bảo vệ thực phẩm tốt hơn.

Sơ đồ mạch điện tủ lạnh Toshiba không chỉ là công cụ hữu ích trong sửa chữa mà còn giúp người dùng chủ động hơn trong việc bảo trì thiết bị. Nếu bạn cần hỗ trợ giải mã sơ đồ hoặc gặp khó khăn trong quá trình kiểm tra, đừng ngần ngại liên hệ Điện lạnh Limosa qua hotline 0342 273 135 – đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng đồng hành và phục vụ tận tâm!
