Cấu tạo dàn lạnh tủ lạnh và nguyên lý hoạt động chi tiết

Cấu tạo dàn lạnh tủ lạnh là yếu tố quyết định hiệu quả làm mát và độ bền của thiết bị, nhưng không phải ai cũng hiểu rõ về bộ phận quan trọng này. Với kinh nghiệm nhiều năm trong ngành, Điện lạnh Limosa sẽ giúp bạn khám phá từng chi tiết, nguyên lý hoạt động cũng như vai trò của dàn lạnh, từ đó biết cách sử dụng và bảo dưỡng tủ lạnh tối ưu nhất.

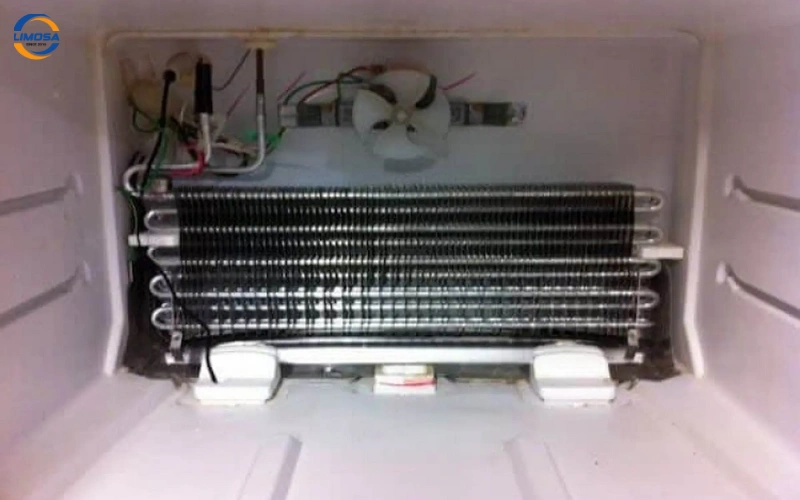

1. Giới thiệu về dàn lạnh và cấu tạo dàn lạnh tủ lạnh

Để hiểu rõ hơn về cách tủ lạnh làm lạnh hiệu quả, trước hết bạn cần biết cấu tạo dàn lạnh tủ lạnh là gì và tại sao nó lại quan trọng trong tủ lạnh.

Dàn lạnh, hay còn gọi là dàn bay hơi, là bộ phận nơi khí gas lạnh lưu thông để hấp thụ nhiệt bên trong tủ lạnh, tạo môi trường lạnh bảo quản thực phẩm. Vị trí của dàn lạnh thường nằm trong ngăn đá hoặc ngăn lạnh của tủ, có thể thấy qua các lỗ nhỏ hoặc được che bởi một tấm nhựa bảo vệ.

Vai trò quan trọng nhất của dàn lạnh tủ lạnh là hấp thụ nhiệt từ không khí bên trong tủ qua hệ thống ống đồng và lá nhôm tản nhiệt, giúp làm giảm nhiệt độ và duy trì nhiệt độ lạnh ổn định. Nhờ có dàn lạnh, tủ mới có thể giữ thực phẩm tươi lâu và đảm bảo an toàn cho người dùng.

2. Cấu tạo dàn lạnh tủ lạnh chi tiết

Cấu tạo dàn lạnh tủ lạnh bao gồm nhiều bộ phận phối hợp tinh tế:

• Ống đồng dẫn khí lạnh: Đây là thành phần chính, các ống đồng nhỏ được uốn, lắp đặt song song thành mạng lưới dày đặc, cho phép môi chất lạnh (gas lạnh) lưu thông qua bên trong. Đồng có tính dẫn nhiệt tốt, dễ uốn để phù hợp hình dáng dàn lạnh.
• Lá nhôm tản nhiệt: Xếp xen kẽ với ống đồng, lá nhôm có diện tích lớn giúp tăng khả năng trao đổi nhiệt giữa không khí trong tủ và môi chất lạnh chạy trong ống đồng. Nhôm cũng giúp truyền nhiệt nhanh và tránh đóng tuyết trên bề mặt.
• Bộ phận xả đá (heating element): Bao gồm thanh nhiệt điện trở, rơ-le nhiệt và bộ hẹn giờ (timer). Đây là bộ phận giúp làm tan lớp băng tuyết bám trên dàn lạnh mỗi khi cần, ngăn hiện tượng đóng đá làm giảm hiệu suất làm lạnh.
• Quạt dàn lạnh: Thổi khí lạnh từ dàn lạnh lan tỏa đều trong tủ, giúp nhiệt độ phân bổ đồng đều, tăng hiệu quả làm lạnh.
• Cảm biến nhiệt: Giúp đo nhiệt độ và điều chỉnh hoạt động của dàn lạnh theo yêu cầu, tránh quá lạnh hoặc thiếu lạnh.
• Vật liệu cách điện và phụ kiện nhựa: Được dùng để bảo vệ và giữ các bộ phận trên sắc nét, an toàn.

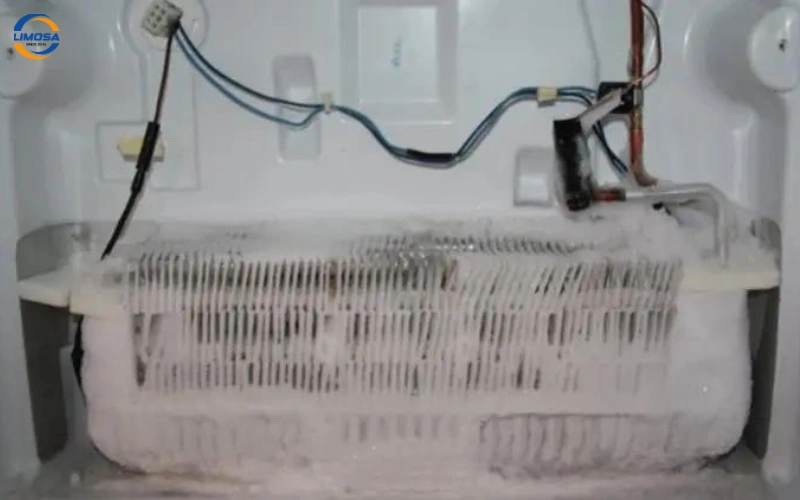

3. Nguyên lý hoạt động của dàn lạnh trong tủ lạnh

Theo cấu tạo dàn lạnh tủ lạnh, Nguyên lý hoạt động của dàn lạnh được tích hợp trong chu trình tuần hoàn gas lạnh của tủ lạnh gồm 4 bước chính:

• Máy nén (block) nén gas lạnh: Gas lạnh dưới dạng khí được nén lại thành khí áp suất cao, nhiệt độ cũng tăng theo.
• Dàn ngưng (dàn nóng) làm lạnh gas: Gas nóng và áp suất cao sau khi rời máy nén đi vào dàn nóng, làm mát gas và ngưng tụ thành chất lỏng ở áp suất cao.
• Van tiết lưu giảm áp: Môi chất lỏng qua van tiết lưu được làm giảm áp suất và nhiệt độ, chuyển sang dạng khí áp suất thấp.
• Dàn lạnh (dàn bay hơi) hấp thụ nhiệt: Gas lạnh áp suất thấp vào dàn lạnh, nơi nó bay hơi, hấp thụ nhiệt từ không khí bên trong tủ. Quạt dàn lạnh thổi không khí đi qua dàn, giúp nhiệt độ giảm liên tục, tạo môi trường lạnh.

Sau mỗi chu kỳ làm lạnh, bộ phận xả đá sẽ hoạt động kích hoạt thanh điện trở làm tan tuyết đóng trên dàn lạnh, bảo vệ dàn không bị bít kín do băng tuyết, đảm bảo khí lạnh được phân phối hiệu quả.

4. Các lỗi thường gặp ở dàn lạnh tủ lạnh và cách khắc phục

Dựa vào cấu tạo dàn lạnh tủ lạnh, dàn lạnh dù quan trọng nhưng cũng dễ gặp các lỗi phổ biến ảnh hưởng đến hiệu suất làm lạnh và tuổi thọ tủ lạnh. Dưới đây là những vấn đề thường gặp và cách xử lý đơn giản.

4.1 Bám băng tuyết dày trên dàn lạnh

Khi dàn lạnh bị đóng tuyết quá nhiều sẽ làm giảm khả năng trao đổi nhiệt, khiến tủ lạnh không đủ lạnh hoặc chạy liên tục nhưng không đạt nhiệt độ mong muốn. Nguyên nhân thường do hệ thống xả đá hỏng hoặc sử dụng tủ lạnh không đúng cách (mở cửa quá lâu, đặt thức ăn nóng).

Cách xử lý: Dựa trên cấu tạo dàn lạnh tủ lạnh. bạn nên vệ sinh dàn lạnh, kiểm tra bộ xả đá để thanh nhiệt hoạt động. Người dùng có thể xả đá thủ công nếu cần nhưng cần làm nhẹ nhàng để tránh làm hỏng dàn.

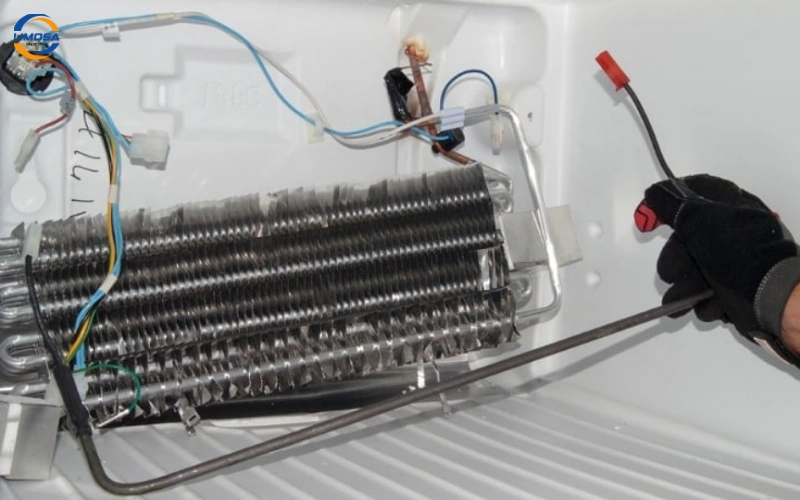

4.2 Quạt dàn lạnh không chạy hoặc yếu

Quạt dàn lạnh kém hiệu suất sẽ làm khí lạnh không lan tỏa đều khiến tủ không làm lạnh hiệu quả, gây nóng chỗ này, lạnh chỗ kia.

Cách nhận biết: Tủ lạnh phát ra tiếng ồn lạ hoặc không có luồng gió lạnh đều.

Khắc phục: Kiểm tra quạt, làm sạch bụi bẩn hoặc thay thế quạt nếu hỏng.

4.3 Ống đồng dàn lạnh bị rò rỉ gas hoặc tắc nghẽn

Theo cấu tạo dàn lạnh tủ lạnh, việc rò rỉ gas làm giảm lượng môi chất lạnh lưu thông, tủ lạnh không lạnh hoặc lạnh yếu. Tắc nghẽn ống đồng gas có thể do bụi bẩn hoặc hư hỏng vật lý.

Giải pháp: Cần gọi thợ sửa chữa chuyên nghiệp để kiểm tra, hàn kín hoặc thay thế ống đồng.

4.4 Cảm biến nhiệt hỏng

Nếu cảm biến đo nhiệt bị lỗi có thể gây ra làm lạnh quá mức hoặc không đủ lạnh do không kiểm soát được nhiệt độ chính xác.

Cách xử lý: Tháo lắp kiểm tra hoặc thay thế cảm biến.

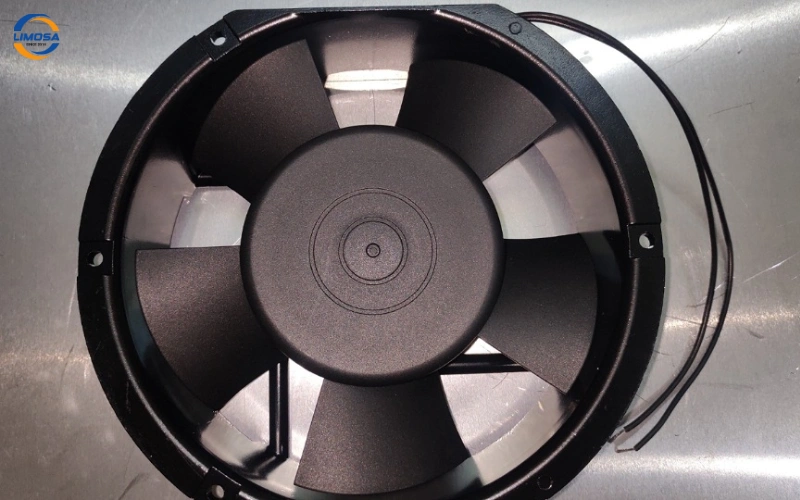

5. So sánh dàn lạnh với các bộ phận khác trong tủ lạnh

Để hiểu rõ hơn về cách các bộ phận phối hợp theo cấu tạo dàn lạnh tủ lạnh, hãy xem xét sự khác biệt và liên quan giữa dàn lạnh với các bộ phận thiết yếu khác như dàn nóng và máy nén.

• Dàn lạnh (dàn bay hơi): Là bộ phận hấp thụ nhiệt bên trong tủ, giúp giảm nhiệt độ không khí trong tủ lạnh.
• Dàn nóng (dàn ngưng): Nằm bên ngoài hoặc phía sau tủ, có nhiệm vụ thải nhiệt ra ngoài môi trường, ngưng tụ gas từ dạng khí sang lỏng.
• Máy nén: Là “trái tim” của tủ lạnh, nén khí gas lạnh và duy trì áp suất trong hệ thống.

Ba bộ phận này phối hợp nhịp nhàng để tạo ra chu trình lạnh khép kín, giữ cho tủ lạnh hoạt động hiệu quả và tiết kiệm điện năng.

6. Lời khuyên bảo trì và nâng cao hiệu suất dàn lạnh

Dàn lạnh hoạt động ổn định hay không phụ thuộc rất nhiều vào việc bạn có chăm sóc và bảo dưỡng đúng cách hay không.

• Vệ sinh dàn lạnh định kỳ: Tắt nguồn điện, sử dụng khăn mềm và khí nén để làm sạch bụi bẩn và lớp tuyết mỏng, tránh dùng vật cứng cào bề mặt dễ gây tổn hại.
• Kiểm tra bộ phận xả đá và quạt dàn lạnh: Đảm bảo chúng hoạt động trơn tru, không gây tiếng ồn hay rung lắc.
• Hạn chế mở cửa tủ lạnh quá lâu: Giúp giữ nhiệt độ ổn định, giảm lượng hơi ẩm vào trong, tránh đóng tuyết.
• Không để thức ăn nóng vào tủ: Bốc hơi nước từ thực phẩm nóng làm tăng độ ẩm, dễ tạo băng tuyết trên dàn lạnh.
• Khi phát hiện dấu hiệu khác thường: Nên gọi thợ bảo trì chuyên nghiệp để kiểm tra, kịp thời phát hiện hư hỏng gây tốn kém sửa chữa sau này.

Ngoài ra, việc hiểu rõ cấu tạo dàn lạnh tủ lạnh cũng giúp bạn hạn chế các lỗi gây hại cho thiết bị.

7. Câu hỏi thường gặp (FAQ) về cấu tạo dàn lạnh tủ lạnh

Dưới đây là những câu hỏi phổ biến giúp giải đáp thắc mắc của bạn về dàn lạnh tủ lạnh.

Dàn lạnh tủ lạnh là gì và cấu tạo dàn lạnh tủ lạnh?
Dàn lạnh là bộ phận làm lạnh bên trong tủ, thường nằm trong ngăn đá hoặc ngăn lạnh, có mạng lưới ống đồng và lá nhôm tản nhiệt.

Tại sao dàn lạnh lại đóng tuyết?
Do hơi ẩm trong không khí gặp bề mặt lạnh của dàn lạnh ngưng tụ và đóng băng, thường xuất hiện khi bộ xả đá hỏng hoặc sử dụng tủ không đúng cách.

Có thể tự sửa chữa lỗi dàn lạnh tại nhà không?
Một số lỗi như xả đá hay vệ sinh có thể tự làm, nhưng rò rỉ gas hay hỏng quạt nên nhờ thợ chuyên nghiệp.

Bao lâu nên bảo trì dàn lạnh một lần?
Nên kiểm tra và vệ sinh ít nhất 6 tháng một lần để đảm bảo hoạt động tối ưu.

Dàn lạnh không làm lạnh có phải hỏng không?
Có thể do nhiều nguyên nhân, từ đóng tuyết, hỏng quạt, rò rỉ gas… cần kiểm tra kỹ mới xác định chính xác.

Cấu tạo dàn lạnh tủ lạnh tuy có vẻ phức tạp nhưng khi hiểu rõ, bạn sẽ dễ dàng nhận biết vấn đề và xử lý kịp thời để thiết bị hoạt động bền bỉ. Nếu cần được tư vấn chi tiết hoặc hỗ trợ kiểm tra, bảo dưỡng tận nơi, hãy liên hệ ngay Điện lạnh Limosa qua hotline 0342 273 135 để được phục vụ nhanh chóng, chuyên nghiệp và tiết kiệm nhất.
