Sơ đồ mạch điện tủ lạnh Samsung Inverter: Giải mã chi tiết

Sơ đồ mạch điện tủ lạnh Samsung Inverter là một trong những tài liệu kỹ thuật quan trọng giúp kỹ thuật viên, người dùng nâng cao hiểu biết về cấu trúc vận hành của tủ lạnh hiện đại. việc hiểu đúng sơ đồ mạch là chìa khóa để sửa chữa, bảo trì và khai thác hiệu quả thiết bị. Cùng giải mã chi tiết sơ đồ mạch điện của dòng tủ lạnh này qua bài viết sau nhé!

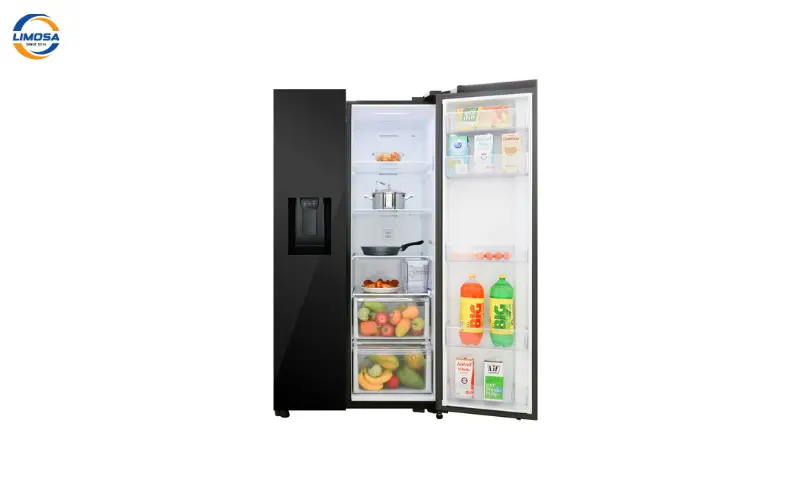

1. Sơ đồ mạch điện tủ lạnh Samsung Inverter là gì?

Sơ đồ mạch điện tủ lạnh Samsung Inverter là bản vẽ kỹ thuật thể hiện toàn bộ hệ thống điện và mạch điều khiển bên trong tủ lạnh Samsung sử dụng công nghệ Inverter. Trên sơ đồ này, bạn sẽ thấy các linh kiện điện tử, bo mạch, cảm biến, dây dẫn, rơ-le, máy nén, quạt, điện trở xả đá… được trình bày bằng các ký hiệu tiêu chuẩn và cách chúng liên kết với nhau.

Mục đích của sơ đồ là giúp người kỹ thuật viên hoặc người có chuyên môn:

• Hiểu được nguyên lý hoạt động của tủ lạnh.

• Phân tích và xác định lỗi nhanh chóng nếu có sự cố xảy ra.

• Sửa chữa đúng vị trí và linh kiện cần thay thế, tránh đoán mò gây tốn kém.

• Tự lắp ráp hoặc kiểm tra lại hệ thống điện nếu cần thiết.

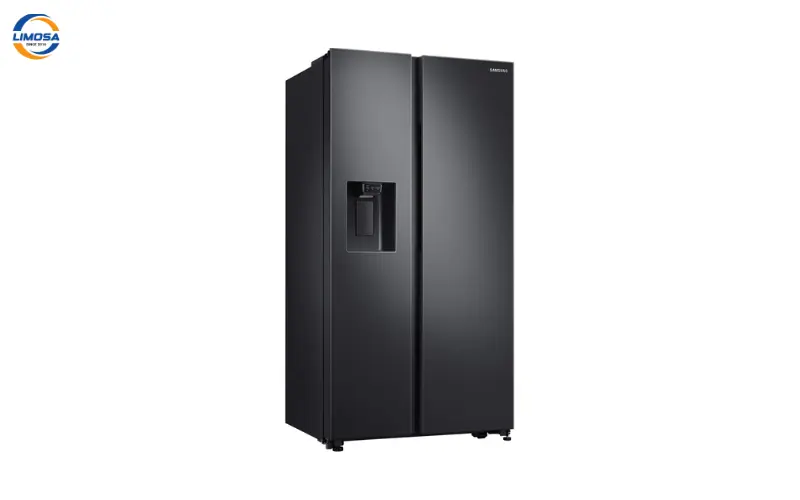

2. Cấu tạo cơ bản của sơ đồ mạch điện tủ lạnh Samsung Inverter

Các thành phần của sơ đồ mạch điện tủ lạnh Samsung Inverter liên kết chặt đảm bảo vận hành tự động, linh hoạt và phù hợp với từng điều kiện sử dụng thực tế. Cụ thể gồm có:

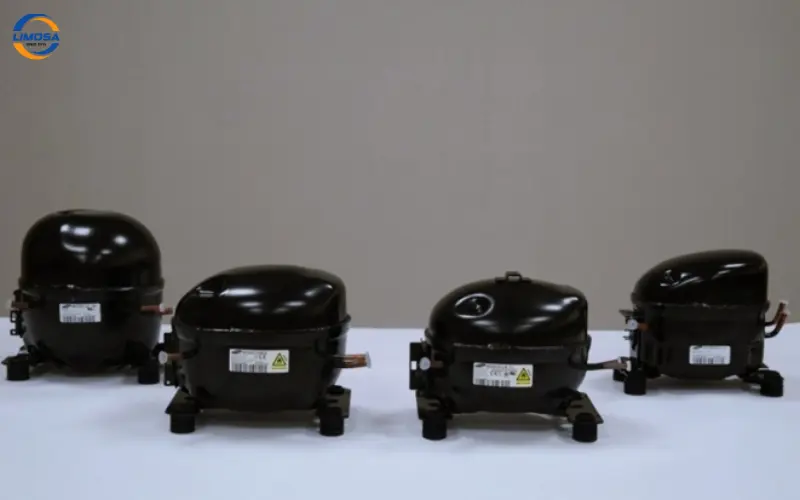

3. Hướng dẫn kiểm tra sơ đồ mạch điện tủ lạnh Samsung Inverter

Việc kiểm tra mạch điện của tủ lạnh đòi hỏi sự am hiểu sâu rộng và kỹ năng chuyên môn trong lĩnh vực điện lạnh. Nếu bạn không có kinh nghiệm, tuyệt đối không nên tự mình can thiệp để tránh rủi ro về an toàn cũng như hư hỏng thiết bị. Để được hỗ trợ tận tình, vui lòng liên hệ ngay với đội ngũ kỹ thuật viên của Điện lạnh Limosa.

Tuy nhiên, bạn hoàn toàn có thể thực hiện một số bước kiểm tra đơn giản bên ngoài như sau:

• Kiểm tra nguồn điện: Hãy chắc chắn rằng tủ lạnh đã được cắm chắc chắn vào ổ điện, ổ cắm không bị lỏng lẻo và nguồn điện ổn định.
• Kiểm tra dây điện: Quan sát kỹ dây điện để phát hiện các dấu hiệu như đứt gãy hay gặp sự cố do chuột cắn.
• Kiểm tra quạt gió: Quan sát quạt dàn lạnh và dàn nóng xem chúng có hoạt động trơn tru khi tủ lạnh vận hành hay không.
• Quan sát đèn báo lỗi: Nếu tủ lạnh có màn hình hiển thị mã lỗi, hãy ghi lại mã này để cung cấp chính xác cho kỹ thuật viên Điện lạnh Limosa khi bạn liên hệ nhờ tư vấn.

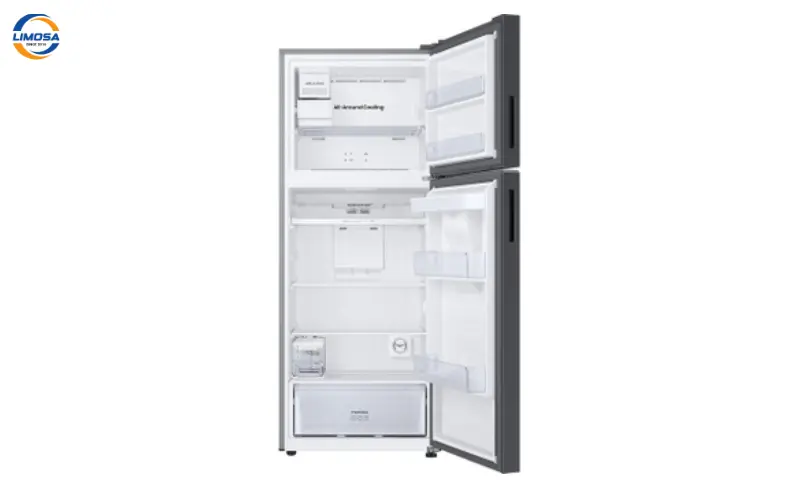

4. Sơ đồ mạch điện đặc thù của Samsung Inverter

Không giống với các dòng tủ lạnh thông thường, tủ lạnh Samsung Inverter sở hữu hệ thống mạch điện có thiết kế đặc thù và tối ưu riêng, bao gồm:

• Bo mạch thường tích hợp nhiều chức năng: Điều khiển máy nén, quạt, cảm biến, đèn LED, chuông cảnh báo và thậm chí cả mô-đun điều khiển thông minh qua Wi-Fi (một số dòng cao cấp).

• Thiết kế chống nhiễu điện từ: Đảm bảo vận hành ổn định dù đặt tại những vị trí có nhiều thiết bị điện tử khác.

• Bảo vệ quá áp, sụt áp và ngắn mạch: Giúp thiết bị đạt tuổi thọ cao hơn trong điều kiện điện lưới Việt Nam thường biến động thất thường.

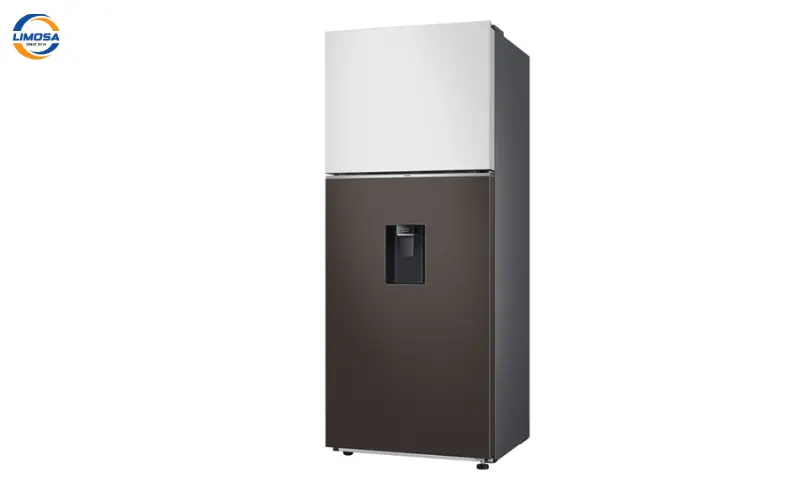

5. Cách đọc hiểu sơ đồ mạch điện Samsung Inverter

Việc đọc hiểu sơ đồ không chỉ trở nên dễ dàng hơn mà còn giúp bạn nhanh chóng xác định lỗi, xử lý chính xác và an toàn. Dưới đây là hướng dẫn cách đọc sơ đồ mạch điện mà bạn có thể tham khảo:

Các ký hiệu cần nắm

• Hình vuông/bo mạch: board điều khiển

• Hình tròn/quạt: quạt dàn lạnh/dàn nóng

• Biểu tượng răng cưa: mô-đun Inverter

• Các đường nối: dây tín hiệu hoặc dây nguồn

Trình tự đọc sơ đồ

• Xác định đầu vào nguồn điện (AC vào main tủ lạnh).

• Theo dõi đường phân phối điện đến các bộ phận chính: máy nén, bo mạch điều khiển, cảm biến, quạt và hệ thống xả đá.

• Quan sát các relay và tụ điện nhằm nhận biết vai trò hỗ trợ bật/tắt máy nén, điều khiển phụ kiện.

• Với các lỗi cơ bản, kiểm tra sự liên tục của đường mạch giữa các bộ phận.

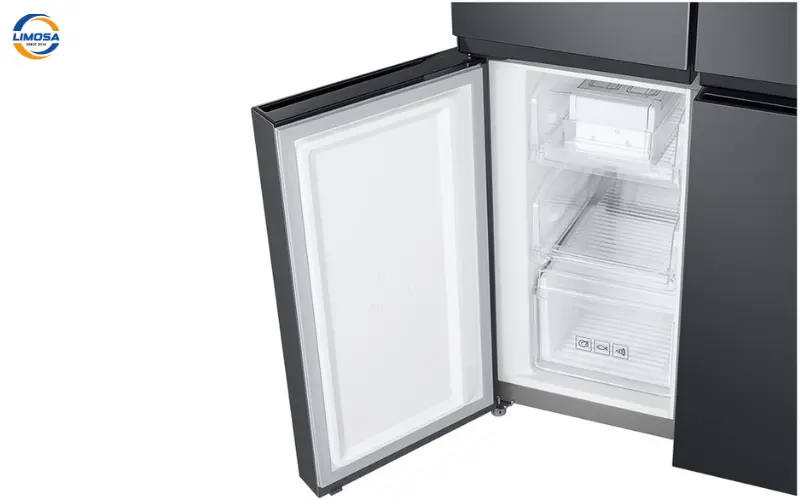

6. Câu hỏi thường găp về sơ đồ mạch điện tủ lạnh Samsung Inverter

Để giúp bạn giải tỏa những băn khoăn về sơ đồ mạch điện tủ lạnh Samsung Inverter, dưới đây là tổng hợp những câu hỏi thường gặp nhất cùng lời giải đáp chi tiết:

1. Làm sao biết sơ đồ mạch điện tủ lạnh Samsung Inverter gặp sự cố?
Thường hệ thống sẽ báo lỗi qua đèn nháy, tiếng bíp hoặc hiển thị mã lỗi trên màn hình. Ngoài ra, các biểu hiện như tủ không lạnh, kêu to, đóng tuyết bất thường… đều nên kiểm tra sơ đồ mạch.

2. Có thể tự ý sửa board mạch tủ lạnh Samsung Inverter tại nhà?
Nên hạn chế vì mạch điện rất phức tạp, đòi hỏi dụng cụ chuyên dụng và hiểu biết sâu về ký hiệu, nguyên lý hoạt động. Nếu cố tình tháo lắp dễ dẫn tới mất bảo hành hoặc phát sinh lỗi lớn hơn.

3. Tại sao tủ lạnh không lạnh nhưng không báo lỗi?
Có thể cảm biến nhiệt độ lỗi nhẹ, không kích máy nén hoặc quạt bị nghẽn cơ học. Bạn cần mở máy kiểm tra mạch và động cơ quạt.

4. Sơ đồ mạch điện của mỗi dòng Samsung Inverter có giống nhau không?
Không. Tùy mỗi model, nhất là các dòng tích hợp công nghệ mới (làm lạnh kép, cảm biến thông minh, bảng LED…) sẽ có phát sinh thêm mạch phụ trợ hoặc giao tiếp với thiết bị khác.

Hy vọng những thông tin trên sẽ giúp bạn hiểu rõ về sơ đồ mạch điện tủ lạnh Samsung Inverter. Nếu có vấn đề về kỹ thuật trong quá trình sử dụng tủ lạnh thì hãy gọi đến hotline 0342 273 135 của Điện lạnh Limosa để được hỗ trợ ngay nhé!
