Sơ đồ mạch điện tủ lạnh Panasonic: Nguyên lý hoạt động

Sơ đồ mạch điện tủ lạnh Panasonic được Điện lạnh Limosa chia sẻ không chỉ là bản vẽ khô khan mà còn là “chìa khóa” giúp bạn hiểu rõ cách thức vận hành của từng bộ phận bên trong thiết bị. Với kiến thức dễ hiểu và ví dụ thực tế, bạn sẽ nhanh chóng nắm bắt nguyên lý hoạt động cũng như tự tin hơn khi kiểm tra hoặc sửa chữa các sự cố cơ bản.

1. Giới thiệu chung về sơ đồ mạch điện tủ lạnh Panasonic

Mở đầu, bạn có biết rằng sơ đồ mạch điện là bản thiết kế mô tả chi tiết các thành phần điện tử và mối quan hệ giữa chúng trong tủ lạnh? Đây không chỉ là bản vẽ kỹ thuật dành cho thợ điện lạnh mà còn là “bản đồ” giúp người dùng hiểu sâu về cấu tạo và vận hành của thiết bị.

Việc nắm vững sơ đồ mạch điện tủ lạnh Panasonic đem lại nhiều lợi ích to lớn như nâng cao hiệu quả sử dụng, giúp bảo trì đúng cách và tiết kiệm chi phí sửa chữa. Tủ lạnh Panasonic hiện có nhiều dòng phổ biến như dòng Inverter tiết kiệm điện năng và không Inverter truyền thống, nhưng về mặt mạch điện, nguyên lý cơ bản vẫn tương đồng.

2. Các thành phần chính trong sơ đồ mạch điện tủ lạnh Panasonic

Hiểu về các linh kiện trong sơ đồ mạch điện tủ lạnh Panasonic là bước quan trọng nhất để nắm được nguyên lý và cách thức vận hành của tủ lạnh.

2.1. Máy nén (compressor)

Máy nén là “trái tim” của hệ thống làm lạnh. Nó chịu trách nhiệm nén khí lạnh và đẩy qua dàn ngưng tụ, tạo áp suất cao cần thiết cho sự tuần hoàn của môi chất lạnh. Nếu máy nén có vấn đề, quá trình làm lạnh sẽ bị gián đoạn nghiêm trọng.

2.2. Quạt gió (fan motor)

Quạt gió trong tủ lạnh lưu thông không khí lạnh để duy trì nhiệt độ đều khắp trong tủ. Có quạt gió dàn lạnh (evaporator fan) và quạt gió dàn nóng, mỗi loại đảm nhiệm vai trò riêng trong quá trình trao đổi nhiệt.

2.3. Thermostat (bộ điều chỉnh nhiệt độ)

Thermostat kiểm soát nhiệt độ bên trong tủ bằng cách bật/tắt máy nén dựa trên nhiệt độ cài đặt. Tham số này rất quan trọng nhằm tránh tiêu hao điện năng và giữ cho thực phẩm luôn tươi ngon.

2.4. Rơ le khởi động (start relay) và rơ le bảo vệ (overload relay)

Rơ le khởi động cho phép máy nén khởi động êm ái, trong khi rơ le bảo vệ ngắt mạch khi dòng điện vượt giới hạn an toàn để tránh hỏng hóc.

2.5. Bộ điều khiển điện tử (board mạch)

Đây là “bộ não” của tủ lạnh Panasonic, điều phối toàn bộ hoạt động của thiết bị. Board mạch xử lý tín hiệu từ các cảm biến nhiệt độ, điều khiển máy nén, quạt, bộ xả đá tự động.

2.6. Bộ xả đá (defrost heater) và cảm biến xả đá (defrost thermostat)

Trong quá trình sử dụng, băng tuyết sẽ tích tụ dần trên dàn lạnh, làm giảm hiệu suất. Bộ xả đá tự động sẽ làm tan băng tuyết bằng cách làm nóng dàn lạnh trong chu kỳ xả đá, còn cảm biến kiểm soát nhiệt độ để ngắt xả đá đúng thời điểm.

3. Phân tích sơ đồ mạch điện chi tiết tủ lạnh Panasonic

Để có cái nhìn rõ hơn, chúng ta cùng tìm hiểu cách đọc sơ đồ mạch điện tủ lạnh Panasonic và phân tích nguyên lý hoạt động của từng khu vực.

3.1. Cách đọc sơ đồ mạch điện tủ lạnh Panasonic

Câu hỏi đặt ra là: Làm sao để nhận biết các ký hiệu trên sơ đồ? Trên sơ đồ, mỗi thiết bị điện tử hay cơ điện được biểu diễn bằng các ký hiệu tiêu chuẩn.

• Máy nén: biểu tượng hình trụ với hai đầu dây
• Quạt gió: biểu tượng cánh quạt hoặc vòng tròn có cánh
• Thermostat: ký hiệu công tắc nhiệt
• Rơ le: hình cuộn dây với công tắc tương tác
• Bộ xả đá: biểu tượng dạng điện trở nhiệt

Đối với dòng điện, ta theo dõi luồng từ nguồn điện qua cầu chì → bộ điều khiển → các linh kiện như máy nén, quạt → trở về nguốn.

3.2. Các khu vực chính trong sơ đồ mạch điện

Dưới đây là các khu vực chính trong sơ đồ mạch điện tủ lạnh Panasonic:

• Nguồn điện chính: Cung cấp điện năng cho toàn bộ hệ thống.
• Máy nén: Nơi nén và vận hành chất gas làm lạnh.
• Dàn lạnh và quạt: Lưu thông không khí lạnh trong tủ.
• Board điều khiển: Tích hợp các chức năng điện tử như tự động xả đá, kiểm soát nhiệt độ.
• Hệ thống xả đá: Tự động làm tan tuyết để duy trì hiệu năng.

3.3. Nguyên lý hoạt động của tủ lạnh Panasonic

Khi nhiệt độ trong tủ lạnh tăng lên quá mức cài đặt, thermostat sẽ kích hoạt máy nén chạy để làm lạnh. Máy nén đẩy gas lạnh qua dàn ngưng tụ, biến gas thành dạng lỏng và đưa đến dàn bay hơi để hạ nhiệt không khí bên trong tủ. Quạt dàn lạnh thổi gió qua dàn bay hơi, giúp lạnh phân phối đều.

Chu trình xả đá diễn ra theo chu kỳ do đồng hồ thời gian (timer) hoặc bộ điều khiển điện tử điều khiển, sấy xả đá làm tan băng trên dàn lạnh, cảm biến xả đá giám sát nhiệt độ để ngắt xả đúng lúc.

4. So sánh sơ đồ mạch điện tủ lạnh Panasonic với các thương hiệu khác

Để hiểu rõ ưu nhược điểm của sơ đồ mạch điện tủ lạnh Panasonic, việc so sánh với sơ đồ của các thương hiệu Sanyo, Toshiba, LG, Hitachi là cần thiết.

• Giống nhau: Các thương hiệu đều có cấu trúc mạch điện cơ bản gồm máy nén, quạt, thermostat và hệ thống xả đá tự động.
• Khác biệt: Panasonic chú trọng tích hợp board điều khiển điện tử thông minh, đặc biệt ở dòng Inverter với bộ điều khiển biến tần giúp tiết kiệm điện năng và ổn định nhiệt độ tốt hơn.
• Một số hãng khác sử dụng linh kiện và thiết kế khác nhau ở rơ le, cảm biến, hoặc đồng hồ thời gian xả đá.

Sơ đồ mạch điện tủ lạnh Panasonic Inverter được đánh giá có tính ổn định cao và khả năng bảo vệ mạch tốt, giúp kéo dài tuổi thọ thiết bị.

5. Hướng dẫn sửa chữa và bảo trì dựa trên sơ đồ mạch điện tủ lạnh Panasonic

Việc hiểu rõ sơ đồ tủ lạnh Panasonic giúp người dùng và kỹ thuật viên xử lý sự cố nhanh chóng và chính xác hơn.

5.1. Xác định lỗi thường gặp

Khi bạn hiểu sơ đồ mạch điện tủ lạnh Panasonic, bạn có thể xác định được các lỗi thường gặp:

• Máy nén không chạy: Có thể do rơ le khởi động hỏng hoặc mất nguồn điện qua board điều khiển.
• Quạt dàn lạnh không hoạt động: Kiểm tra nguồn điện tới quạt hoặc motor quạt bị hỏng.
• Cảm biến nhiệt độ báo sai hoặc không điều khiển đúng: Có thể cần thay cảm biến hoặc board điều khiển.

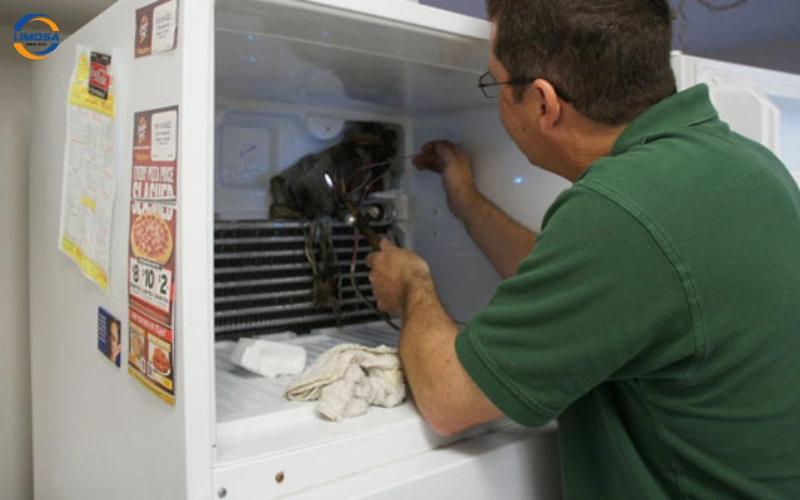

5.2. Quy trình kiểm tra và thay thế linh kiện

Dùng đồng hồ vạn năng (multimeter) kiểm tra điện áp qua các điểm trong sơ đồ, xác định linh kiện nào bị đứt mạch hoặc không cấp điện đúng. Thực hiện thao tác thay thế rơ le, thermostat, cảm biến hoặc board mạch theo sơ đồ và hướng dẫn kỹ thuật.

5.3. Lưu ý khi sửa chữa

Dựa vào sơ đồ mạch điện tủ lạnh Panasonic, khi sửa chữa thiết bị, bạn cần lưu ý:

• Ngắt nguồn điện trước khi thao tác để tránh nguy cơ điện giật.
• Tuân thủ đúng kỹ thuật, tránh nối sai dây hoặc làm hỏng bo mạch.
• Nếu không chắc chắn, nên liên hệ các dịch vụ sửa chữa chuyên nghiệp để đảm bảo an toàn.

6. Câu hỏi thường gặp (FAQ) về sơ đồ mạch điện tủ lạnh Panasonic

Sơ đồ mạch điện tủ lạnh Panasonic dùng để làm gì?
Sơ đồ giúp hiểu cấu tạo, vận hành và hỗ trợ sửa chữa, bảo dưỡng tủ lạnh hiệu quả.

Làm sao để biết tủ lạnh Panasonic bị lỗi mạch điện?
Dấu hiệu thường là tủ không chạy, máy nén không hoạt động, quạt không quay hoặc tủ không lạnh.

Có cần kỹ thuật chuyên sâu để đọc sơ đồ mạch điện không?
Có, tuy nhiên với hướng dẫn chi tiết và hình ảnh minh họa, người dùng cơ bản cũng có thể hiểu được.

Tủ lạnh Panasonic inverter khác gì về sơ đồ mạch điện?
Dòng inverter sử dụng bộ điều khiển biến tần phức tạp hơn, giúp tiết kiệm điện năng và duy trì nhiệt độ ổn định.

Khi nào nên gọi dịch vụ sửa chữa chuyên nghiệp?
Khi đã kiểm tra sơ đồ và linh kiện mà không xác định được lỗi, hoặc khi các bộ phận quan trọng như board mạch bị hỏng.
