Sơ đồ đấu dây máy lạnh mono và hướng dẫn chi tiết lắp đặt

Khi tìm hiểu về việc lắp đặt hay sửa chữa máy lạnh, sơ đồ đấu dây máy lạnh mono là kiến thức cực kỳ quan trọng mà bạn không thể bỏ qua. Nó không chỉ giúp thợ điện lạnh thao tác chính xác, mà còn đảm bảo an toàn cho thiết bị cũng như người dùng trong suốt quá trình sử dụng.

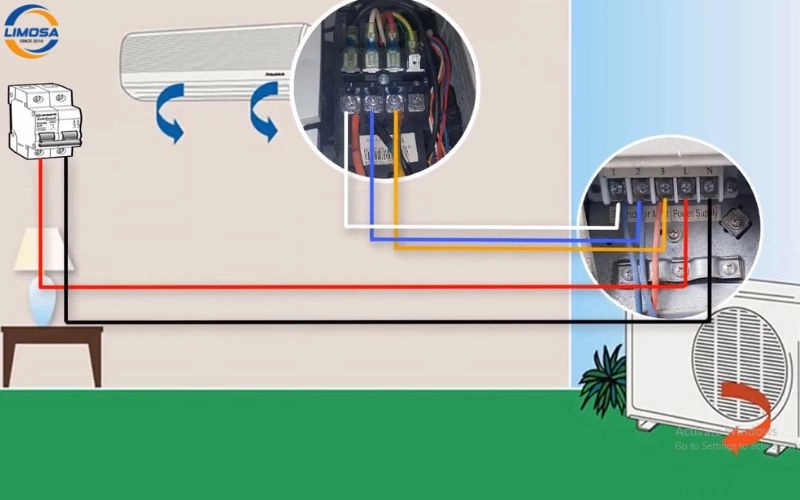

1. Tổng quan về sơ đồ đấu dây máy lạnh mono

Trước khi đi sâu vào chi tiết cách đấu nối, chúng ta cần nắm được khái niệm cơ bản và vai trò của sơ đồ đấu dây máy lạnh mono trong hệ thống máy lạnh mono.

1.1. Máy lạnh mono là gì?

Máy lạnh mono (hay còn gọi là máy lạnh 1 chiều) là dòng điều hòa phổ biến chỉ có chức năng làm lạnh, không có chế độ sưởi. Đây là loại máy được nhiều gia đình và doanh nghiệp lựa chọn nhờ chi phí hợp lý, dễ lắp đặt và vận hành ổn định.

1.2. Vì sao sơ đồ đấu dây lại quan trọng?

Sơ đồ đấu dây máy lạnh mono là bản vẽ kỹ thuật thể hiện cách kết nối các bộ phận chính: cục nóng, cục lạnh, nguồn điện và hệ thống điều khiển. Nhờ có sơ đồ này, kỹ thuật viên đảm bảo việc lắp đặt chính xác, hạn chế tình trạng chập cháy, hỏng hóc linh kiện và tối ưu hiệu suất máy.

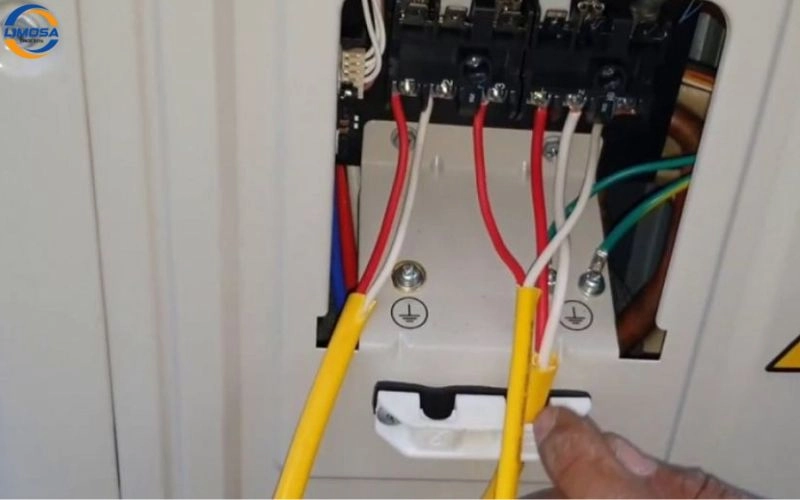

2. Cấu tạo cơ bản liên quan đến sơ đồ đấu dây máy lạnh mono

Để đọc hiểu sơ đồ đấu dây máy lạnh mono, bạn cần nắm vững cấu tạo và nguyên lý hoạt động của các bộ phận liên quan.

2.1. Cục lạnh (Indoor unit)

Cục lạnh nằm trong phòng, có nhiệm vụ hút khí nóng, làm mát không khí và đưa khí lạnh trở lại không gian. Tại đây, sơ đồ đấu dây sẽ hiển thị các điểm kết nối từ bo mạch điều khiển đến quạt gió, cảm biến và đường tín hiệu về cục nóng.

2.2. Cục nóng (Outdoor unit)

Cục nóng được lắp đặt ngoài trời, chứa máy nén và dàn tản nhiệt. Các dây nối trong sơ đồ thể hiện kết nối nguồn điện, dây tín hiệu giữa cục nóng và cục lạnh để đảm bảo hoạt động đồng bộ.

2.3. Dây tín hiệu và dây nguồn

Trong sơ đồ, dây nguồn thường được ký hiệu rõ ràng để tránh nhầm lẫn, còn dây tín hiệu giúp cục nóng và cục lạnh giao tiếp với nhau. Đây là phần quan trọng, nếu đấu sai có thể khiến máy không hoạt động hoặc báo lỗi.

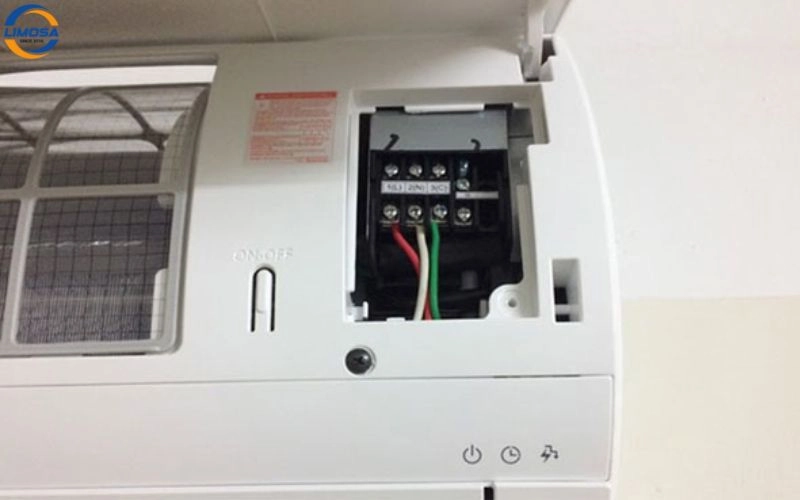

3. Các ký hiệu trong sơ đồ đấu dây máy lạnh mono

Trong quá trình tìm hiểu sơ đồ đấu dây, việc nắm rõ các ký hiệu là vô cùng quan trọng. Những ký hiệu này giúp bạn đọc hiểu bản vẽ nhanh chóng, xác định đúng vị trí của các bộ phận và tránh nhầm lẫn khi đấu dây. Hiểu đúng ký hiệu cũng góp phần hạn chế rủi ro chập điện hoặc hỏng hóc linh kiện.

3.1 Ký hiệu dây điện

Khi xem sơ đồ đấu dây máy lạnh mono, dây điện thường được ký hiệu bằng các đường thẳng có màu sắc hoặc ghi chú cụ thể. Mỗi loại dây sẽ có chức năng riêng như dây nguồn, dây tín hiệu hay dây nối đất. Việc nhận diện chính xác dây điện sẽ giúp bạn đấu nối đúng thứ tự.

3.2 Ký hiệu tụ điện và contactor

Ngoài dây điện, tụ điện và contactor cũng thường xuyên xuất hiện trong sơ đồ. Tụ điện giúp khởi động và duy trì hoạt động cho motor, còn contactor đảm bảo sự đóng ngắt mạch điện. Hiểu rõ ký hiệu của chúng sẽ giúp việc đấu dây trở nên đơn giản và an toàn hơn.

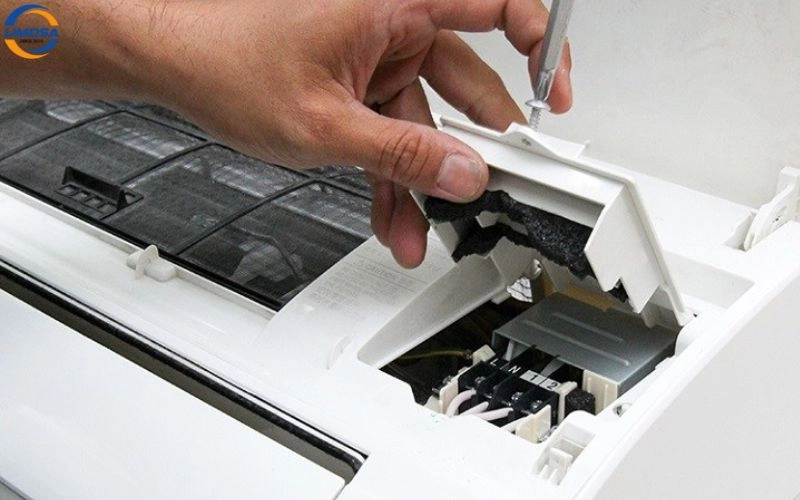

4. Cách đọc sơ đồ đấu dây máy lạnh mono

Nhiều người thường cảm thấy sơ đồ đấu dây phức tạp, nhưng thực tế nếu nắm đúng nguyên tắc thì việc đọc sơ đồ sẽ dễ dàng hơn nhiều. Bạn cần quan sát tổng thể, xác định các điểm chính, sau đó mới đi sâu vào chi tiết từng bộ phận. Điều này giúp bạn không bị rối mắt và luôn biết được dòng điện chạy theo chiều nào.

4.1 Xác định nguồn điện

Bước đầu tiên khi đọc sơ đồ chính là xác định điểm cấp nguồn. Nguồn điện thường được ký hiệu rất rõ ràng và là điểm khởi đầu cho toàn bộ hệ thống. Từ đó, bạn sẽ lần lượt lần theo đường dây để hiểu cách dòng điện được phân phối.

4.2 Nhận diện các bộ phận chính

Sau khi xác định nguồn điện, bạn cần tìm ra những bộ phận quan trọng như block, quạt dàn nóng, quạt dàn lạnh và bo mạch. Đây là các thành phần cốt lõi quyết định hoạt động của máy lạnh mono. Việc đọc sơ đồ theo từng cụm chức năng sẽ giúp bạn hiểu nhanh hơn thay vì quan sát rời rạc.

5. Các bước đấu dây máy lạnh mono chuẩn kỹ thuật

Khi đã nắm rõ sơ đồ, việc đấu dây thực tế sẽ trở nên dễ dàng hơn. Tuy nhiên, bạn cần thực hiện theo từng bước để đảm bảo an toàn và độ chính xác. Làm đúng ngay từ đầu sẽ giúp hạn chế tối đa rủi ro và đảm bảo máy lạnh vận hành ổn định.

5.1 Chuẩn bị dụng cụ

Trước khi đấu dây, bạn cần chuẩn bị đầy đủ tua vít, kìm cắt, băng keo điện và đồng hồ đo điện. Đây là những dụng cụ cơ bản nhưng cần thiết để thao tác chính xác. Ngoài ra, việc trang bị găng tay cách điện cũng rất quan trọng để bảo đảm an toàn cho bản thân.

5.2 Đấu nối theo sơ đồ

Dựa trên sơ đồ đấu dây máy lạnh mono, bạn tiến hành nối từng dây theo đúng vị trí được quy định. Cần đặc biệt chú ý đến dây nguồn, dây tín hiệu và dây nối đất vì chúng ảnh hưởng trực tiếp đến hoạt động của hệ thống. Sau khi đấu nối, hãy kiểm tra lại ít nhất 2 lần trước khi cấp điện.

6. Lưu ý an toàn khi đấu dây máy lạnh mono

An toàn luôn là yếu tố hàng đầu khi làm việc với hệ thống điện, đặc biệt là máy lạnh. Một thao tác sai sót nhỏ có thể gây hỏng hóc hoặc nguy hiểm cho người lắp đặt. Vì vậy, bạn cần tuân thủ nghiêm ngặt các nguyên tắc an toàn trong suốt quá trình đấu dây.

6.1 Ngắt nguồn điện trước khi thao tác

Trước khi tiến hành bất kỳ bước nào, hãy chắc chắn rằng nguồn điện đã được ngắt hoàn toàn. Đây là nguyên tắc bắt buộc để bảo đảm an toàn. Việc chủ quan không ngắt điện có thể dẫn đến nguy cơ giật điện rất nguy hiểm.

6.2 Sử dụng thiết bị bảo hộ

Ngoài việc ngắt điện, bạn nên sử dụng thêm các thiết bị bảo hộ như găng tay cách điện và kính bảo hộ. Những dụng cụ này sẽ giảm thiểu rủi ro khi thao tác. Bảo vệ bản thân trước luôn là điều cần ưu tiên hàng đầu.

7. Câu hỏi thường gặp về sơ đồ đấu dây máy lạnh mono

Sơ đồ đấu dây máy lạnh mono có giống nhau ở các hãng không?
Không. Mỗi hãng sản xuất sẽ có ký hiệu và cách bố trí dây khác nhau, vì vậy bạn nên tham khảo sơ đồ đi kèm máy.

Tôi có thể tự đấu dây máy lạnh mono tại nhà không?
Nếu có kiến thức điện cơ bản và biết đọc sơ đồ, bạn có thể tự làm. Tuy nhiên, để đảm bảo an toàn, nên nhờ kỹ thuật viên chuyên nghiệp.

Có cần đấu dây tiếp đất không?
Có. Đây là dây cực kỳ quan trọng, giúp chống giật điện và đảm bảo an toàn khi sử dụng.

Nếu đấu sai dây tín hiệu thì máy có hỏng không?
Thông thường, máy sẽ báo lỗi và không hoạt động. Tuy nhiên, nếu để lâu, có thể gây ảnh hưởng đến bo mạch điều khiển.

Hiểu và áp dụng đúng sơ đồ đấu dây máy lạnh mono không chỉ giúp việc lắp đặt nhanh chóng, an toàn mà còn bảo vệ tuổi thọ thiết bị. Nếu bạn chưa có nhiều kinh nghiệm, hãy nhờ đến dịch vụ chuyên nghiệp của Điện lanh Limosa để đảm bảo an toàn và hiệu quả tối đa. Liên hệ ngay HOTLINE 0342 273 135 để được hỗ trợ chi tiết.
