Sơ đồ đấu dây điều hòa Daikin inverter: hướng dẫn an toàn

Sơ đồ đấu dây điều hòa Daikin inverter là thông tin quan trọng giúp kỹ thuật viên và người dùng lắp đặt, sửa chữa an toàn, chính xác. Với kinh nghiệm thực tế, Điện lạnh Limosa mang đến hướng dẫn chi tiết, dễ hiểu và đảm bảo đúng kỹ thuật, giúp thiết bị vận hành ổn định và bền bỉ hơn.

1. Sơ đồ đấu dây điều hòa Daikin inverter là gì?

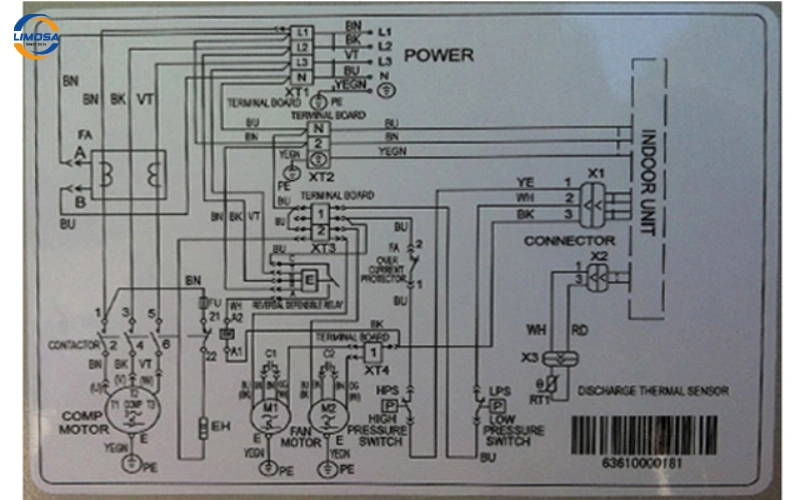

Trước khi bắt tay vào đấu dây, cần hiểu rõ sơ đồ đấu dây điều hòa Daikin inverter là gì và tại sao nó quan trọng. Đơn giản, sơ đồ đấu dây là bản vẽ hoặc hướng dẫn minh họa cách kết nối các dây điện giữa dàn nóng, dàn lạnh và nguồn điện cung cấp sao cho đúng chuẩn kỹ thuật.

Việc đấu dây đúng sơ đồ giúp máy điều hòa hoạt động chính xác, hạn chế rủi ro cháy nổ, hỏng hóc linh kiện. Nếu đấu sai dây, ví dụ nhầm lẫn chân tín hiệu và chân nguồn, có thể gây chập điện, cháy block (lốc máy) – phần linh kiện đắt tiền nhất của máy. Vì vậy, một sơ đồ đấu dây chuẩn là kim chỉ nam cho quá trình lắp đặt.

2. Các thành phần chính trong sơ đồ đấu dây điều hòa Daikin inverter

Hiểu về các thành phần và ký hiệu trên sơ đồ đấu dây điều hòa Daikin inverter sẽ giúp quá trình đấu nối dễ dàng và chính xác hơn. Dưới đây là các dây và ký hiệu thường gặp:

2.1 Ý nghĩa các dây điện thường gặp (L, N, 1, 2, 3)

Để đọc được sơ đồ đấu dây điều hòa Daikin inverter, bạn cần hiểu được các ý nghĩa sau:

• Dây L và N: Là pha nóng và pha lạnh, tức dây nguồn điện xoay chiều cấp cho điều hòa. Đây là nguồn điện chính để vận hành máy.
• Dây 1 và 2: Dây cấp nguồn cho block điều hòa (lốc máy nén), được thông mạch với dây L và N tương ứng để cấp nguồn từ dàn nóng đến dàn lạnh.
• Dây 3: Là dây tín hiệu điều khiển giữa dàn nóng và dàn lạnh, truyền lệnh từ board mạch của dàn lạnh đến dàn nóng.

2.2 Chuẩn bị dụng cụ cần thiết trước khi đấu dây

Ngoài hiểu rõ sơ đồ đấu dây điều hòa Daikin inverter, trước khi tiến hành đấu dây, cần chuẩn bị đầy đủ dụng cụ để thao tác được suôn sẻ, an toàn:

• Kìm nhọn, kìm cắt, tuốc nơ vít
• Dây điện đúng tiết diện (thường 1.5 mm² hoặc 2.5 mm² tùy công suất)
• Băng dính điện để cách điện tốt
• Đồng hồ ampe kìm để đo và kiểm tra điện áp, dòng điện

3. Hướng dẫn từng bước đấu dây điều hòa Daikin inverter chuẩn kỹ thuật

Sau khi đã đọc được sơ đồ đấu dây điều hòa Daikin inverter, để đấu dây điện điều hòa inverter đúng chuẩn, bạn có thể tuân theo 3 bước chính sau đây:

3.1 Đánh dấu và kiểm tra dây trước khi đấu nối

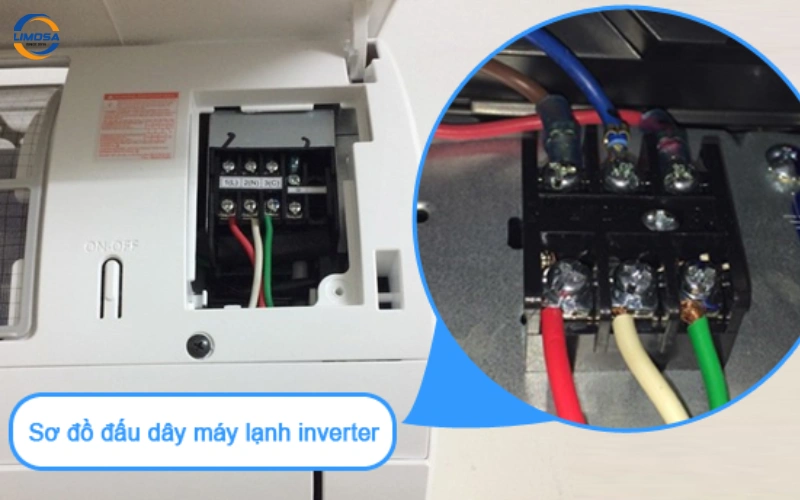

Trước khi đấu nối, hãy đánh dấu các đầu dây của dàn nóng và dàn lạnh để tránh nhầm lẫn dây 1, 2 và 3. Việc này giúp dễ dàng theo dõi thứ tự đấu dây đúng theo sơ đồ.

Kiểm tra màu sắc dây và ký hiệu trên hộp điện để chắc chắn là các dây thuộc loại nào (nguồn, tín hiệu).

3.2 Kết nối dây giữa dàn nóng và dàn lạnh theo sơ đồ

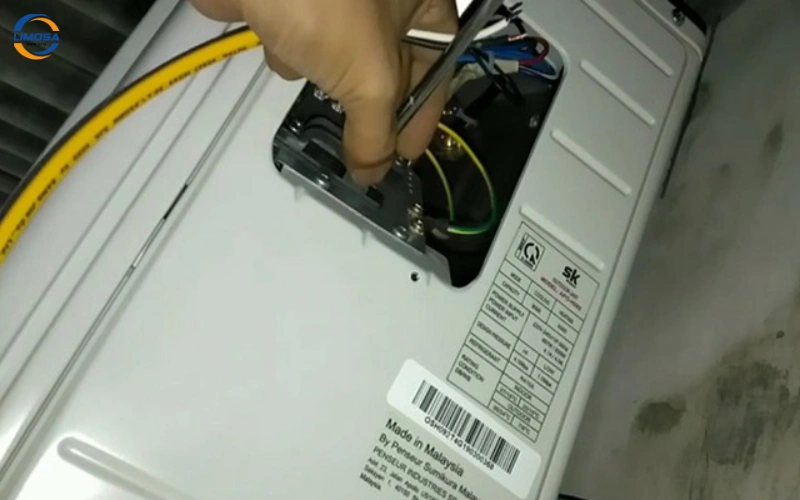

Khi đã hiểu các ký hiệu trên sơ đồ đấu dây điều hòa Daikin inverter, bạn tiến hành nối dây 1, 2, 3 từ dàn lạnh ra dàn nóng cùng thứ tự và ký hiệu tương ứng trên sơ đồ. Lưu ý:

• Tuyệt đối không nhầm dây số 3 (dây tín hiệu) với dây số 1 hoặc 2
• Nối kín, chắc các mối nối để tránh lỏng lẻo gây rò điện hay gián đoạn tín hiệu

3.3 Kết nối dây nguồn L, N với aptomat hoặc ổ cắm điện

Cuối cùng, đấu dây nguồn L và N vào aptomat hoặc ổ cắm điện. Đây là bước quan trọng đảm bảo cấp điện an toàn.

Nên sử dụng aptomat có công suất phù hợp và đảm bảo ngắt điện khi xảy ra sự cố để bảo vệ toàn bộ hệ thống điện của điều hòa.

4. Một số lưu ý quan trọng khi đấu dây điều hòa Daikin inverter

Việc đấu dây đúng sơ đồ đấu dây điều hòa Daikin inverter thôi chưa đủ, bạn cũng cần lưu ý những điểm sau để bảo vệ máy và tăng tuổi thọ:

• Không đấu nhầm dây tín hiệu số 3 với dây nguồn số 1 và 2 vì sẽ gây cháy block, hư board mạch, chi phí sửa chữa rất cao.
• Đảm bảo thứ tự các dây không bị đảo lộn hoặc đấu ngược.
• Vị trí lắp đặt: Nên đặt dàn nóng thấp hơn dàn lạnh để dầu hồi về block máy dễ dàng, tránh hao mòn máy nén.

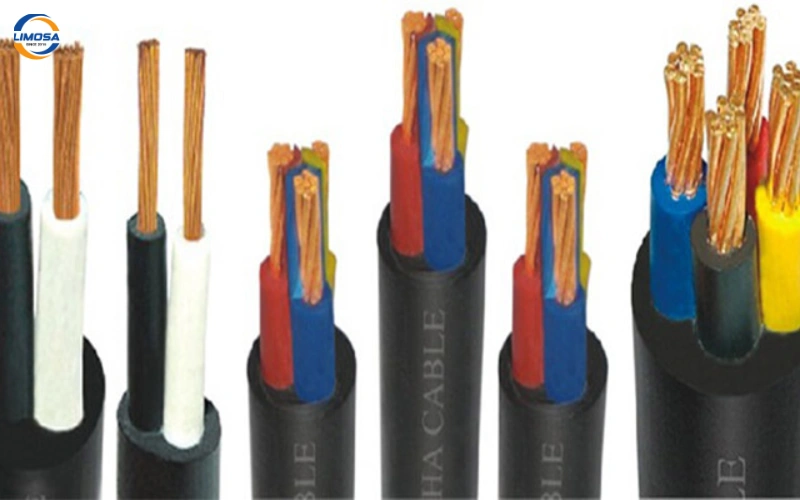

• Dùng dây điện đúng tiêu chuẩn, phù hợp công suất để tránh quá tải, cháy nổ.
• Luôn kiểm tra kỹ điện áp trước khi cấp nguồn.

5. Sơ đồ đấu dây điều hòa Daikin inverter 1 chiều và 2 chiều

Để bạn dễ hình dung, dưới đây là ví dụ về sơ đồ đấu dây điều hòa Daikin inverter loại 1 chiều và 2 chiều, thường gặp trên thị trường.

• Đối với điều hòa 1 chiều: Có các dây L, N, 1, 2, 3 như chuẩn. Các dây này được nối theo sơ đồ chuẩn với vị trí và chức năng như đã trình bày.
• Đối với điều hòa 2 chiều (có thêm chức năng sưởi ấm): Sơ đồ đấu dây tương tự nhưng phải chú ý thêm tín hiệu điều khiển cho van đảo chiều.

6. Cách bảo trì và kiểm tra sau khi đấu dây điều hòa Daikin inverter

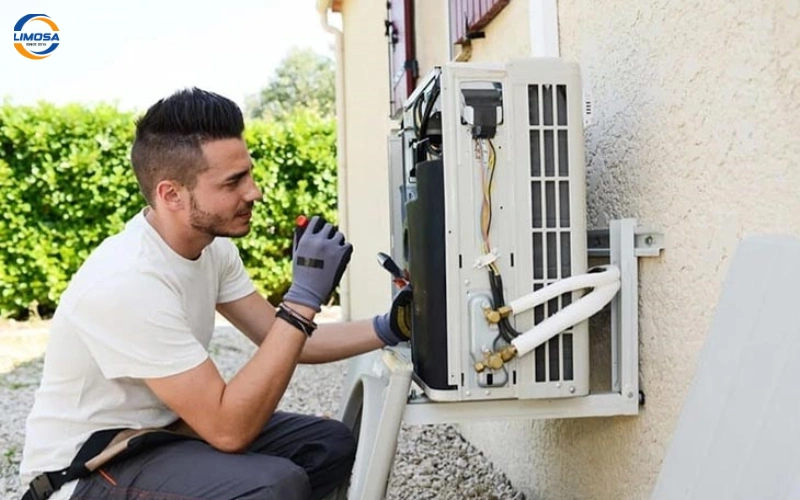

Sau khi hoàn thành đấu dây, bước kiểm tra và bảo trì là cần thiết để đảm bảo điều hòa hoạt động ổn định.

• Dùng đồng hồ ampe kìm để đo dòng điện, xem có phù hợp với thông số kỹ thuật không.
• Kiểm tra các mối nối dây chắc chắn, không bị lỏng hay tiếp xúc kém.
• Theo dõi hoạt động của điều hòa trong vài ngày đầu sử dụng để phát hiện sớm lỗi.
• Vệ sinh định kỳ để tránh bụi bẩn làm giảm hiệu quả làm lạnh.
• Nếu phát hiện sự cố, tắt nguồn và kiểm tra sơ đồ đấu dây lại hoặc gọi kỹ thuật viên chuyên nghiệp.

7. Câu hỏi thường gặp về sơ đồ đấu dây điều hòa Daikin inverter

Tự đấu dây điều hòa Daikin inverter được không?
Câu trả lời là có thể nếu bạn có kiến thức cơ bản về điện và làm theo đúng sơ đồ đấu dây. Tuy nhiên, nếu không chắc chắn, nên gọi thợ lắp đặt chuyên nghiệp để tránh hư hỏng.

Điều gì xảy ra nếu đấu nhầm dây 3 tín hiệu thành dây nguồn?
Rất nguy hiểm, có thể làm cháy block điều hòa, hỏng bo mạch, gây tốn kém chi phí sửa chữa.

Có cần dùng aptomat khi đấu dây điều hòa không?
Có, aptomat giúp ngắt nguồn điện khi có sự cố, rất quan trọng để bảo vệ hệ thống điện.

Làm sao biết dây điện đã đấu đúng?
Kiểm tra các ký hiệu, thứ tự dây theo sơ đồ, dùng đồng hồ đo điện hoặc ampe kìm để đảm bảo kết nối chính xác.

Có nên tự lắp điều hòa inverter tại nhà không?
Nếu có kỹ năng và hiểu biết, có thể tự lắp. Nếu không, nên tìm dịch vụ chuyên nghiệp để tránh hỏng hóc.

Sơ đồ đấu dây điều hòa Daikin inverter nếu được thực hiện đúng chuẩn sẽ giúp thiết bị vận hành bền bỉ, hạn chế rủi ro hỏng hóc. Khi gặp khó khăn trong quá trình lắp đặt hay sửa chữa, hãy để Điện lạnh Limosa đồng hành cùng bạn. Liên hệ ngay hotline 0342 273 135 để được hỗ trợ nhanh chóng, an toàn và chuyên nghiệp.
