Sơ đồ tủ lạnh LG: Hiểu cấu tạo, nguyên lý và cách phân tích chuẩn
Sơ đồ tủ lạnh LGlà công cụ không thể thiếu giúp bạn hiểu sâu về cấu tạo và mạch điện bên trong thiết bị gia dụng này. Khi nắm rõ sơ đồ tủ lạnh LG, việc tự kiểm tra lỗi, bảo trì hay giao tiếp với kỹ thuật viên trở nên dễ dàng hơn rất nhiều, góp phần giữ cho tủ lạnh vận hành hiệu quả và bền bỉ.
Hiểu về sơ đồ tủ lạnh LG chính là biết cách vận hành bên trong của thiết bị làm lạnh không thể thiếu trong gia đình.
Sơ đồ tủ lạnh LG thể hiện rõ mối liên hệ điện giữa các linh kiện: máy nén, rơ-le, quạt gió, cảm biến nhiệt độ… giúp đảm bảo tủ lạnh hoạt động đồng bộ và tiết kiệm điện. Với sơ đồ cụ thể, người dùng có thể dễ dàng kiểm tra, sửa chữa những hư hỏng cơ bản; thợ sửa chữa cũng dựa vào đó để phát hiện chính xác điểm lỗi.
Điều này càng quan trọng với các dòng tủ lạnh LG có công nghệ Inverter, dòng máy hiện đại với nhiều bộ phận điện tử tinh vi. Hiểu sơ đồ giúp bạn tự tin kiểm tra các lỗi cơ bản và tránh chờ đợi dịch vụ không cần thiết.
Tủ lạnh LG thường – với mạch điện cơ bản, dễ dàng kiểm tra và sửa chữa.
Tủ lạnh LG Inverter – sử dụng bo mạch điều khiển vi xử lý, các cảm biến đa dạng giúp tiết kiệm điện và vận hành êm ái. Sơ đồ mạch của các dòng này phức tạp hơn nhưng chi tiết hơn, giúp xác định chính xác từng bộ phận.

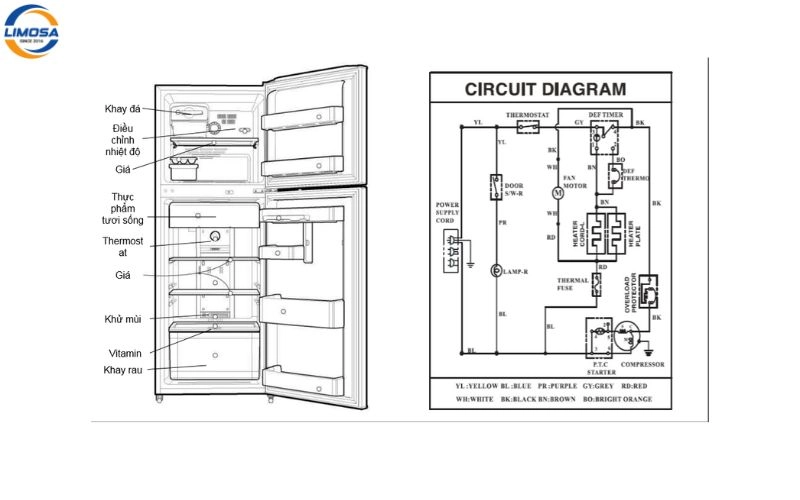

Sơ Đồ Tủ Lạnh LG Là Gì

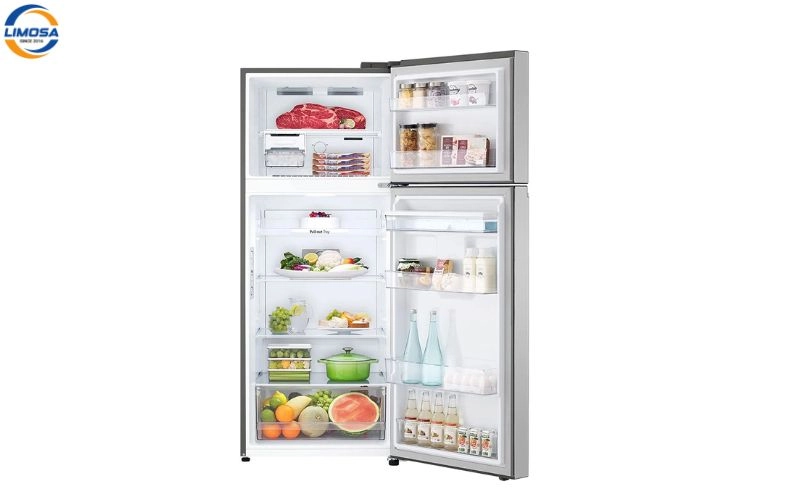

2. Cấu Tạo Và Các Bộ Phận Chủ Chốt Trong Sơ Đồ Tủ Lạnh LG
Trước khi đi sâu vào nguyên lý vận hành, bạn nên biết các bộ phận chính trong sơ đồ tủ lạnh LG đóng vai trò như thế nào.
2.1 Máy Nén, Rơ-le Khởi Động – Trung Tâm Tạo Lạnh
Máy nén (Compressor) là “trái tim” của tủ lạnh, dùng áp suất để di chuyển gas làm lạnh qua dàn lạnh và dàn nóng. Máy nén hoạt động dựa trên nguồn điện được điều phối bởi rơ-le khởi động.
Rơ-le khởi động đảm bảo máy nén bật/tắt đúng lúc, đồng thời bảo vệ motor tránh hiện tượng quá tải.
2.2 Dàn Lạnh, Dàn Nóng Và Quạt Gió – Đảm Bảo Khả Năng Làm Lạnh
Dàn lạnh: Nơi thực phẩm được làm mát, hấp thu nhiệt trong tủ.
Dàn nóng: Xả nhiệt ra bên ngoài ngăn tủ, nằm phía sau tủ lạnh.
Quạt gió: Thổi không khí lạnh ra khắp khoang tủ, giúp nhiệt độ đồng đều.
Sơ đồ tủ lạnh LG cho thấy quạt gió kết nối với cảm biến nhiệt và bo mạch để vận hành linh hoạt, góp phần giảm tổn hao điện.
2.3 Hệ Thống Xả Đá, Cầu Chì Nhiệt – Ngăn Tuyết Và Bảo Vệ Thiết Bị
Điện trở xả đá hoạt động theo thời gian hoặc theo tín hiệu cảm biến nhiệt để làm tan băng trên dàn lạnh. Khi điện trở hoặc cầu chì nhiệt hỏng, tủ sẽ đóng tuyết hoặc có nguy cơ quá nhiệt.
Sơ đồ mạch điện giúp người dùng xác định vị trí các bộ phận này chính xác để kiểm tra hoặc thay thế khi cần.
2.4 Bo Mạch Điều Khiển, Cảm Biến – Trí Tuệ Nhân Tạo Của Tủ Lạnh
Bo mạch điều khiển giống như “bộ não” của tủ lạnh LG. Nó nhận tín hiệu từ các cảm biến nhiệt độ, cảm biến áp suất rồi ra lệnh bật/tắt máy nén, quạt, hệ thống xả đá…
Ở dòng tủ lạnh LG Inverter, bo mạch tích hợp vi xử lý thông minh hơn, giúp tối ưu hóa chu trình làm lạnh, giảm hao phí điện năng, tăng tuổi thọ linh kiện.

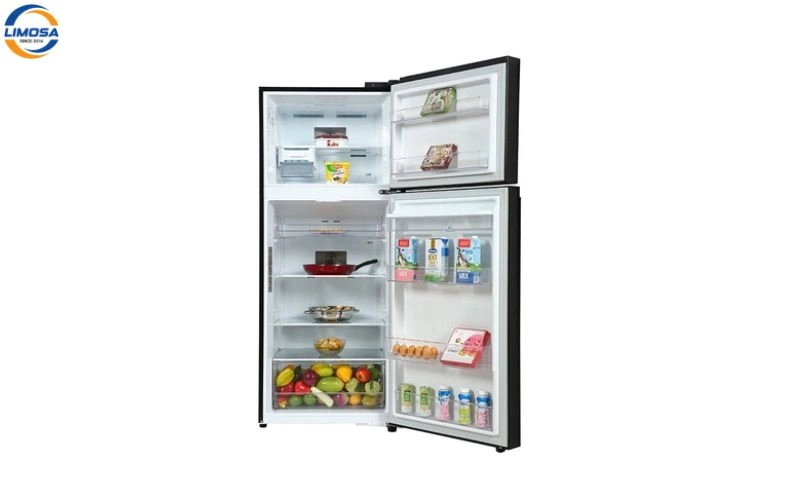

3. Nguyên Lý Hoạt Động Của Sơ Đồ Điện Tủ Lạnh LG
Giờ đây, ta sẽ đi qua từng bước vận hành cơ bản của tủ lạnh dựa trên sơ đồ mạch điện.
Khi nguồn điện được cấp vào, bo mạch nhận tín hiệu từ cảm biến nhiệt độ trong khoang tủ. Nếu nhiệt độ tăng vượt mức cài đặt, bộ điều khiển cho máy nén chạy, bắt đầu hút khí gas qua dàn lạnh để tạo độ lạnh. Quạt gió đồng thời được kích hoạt để duy trì luồng khí lạnh đều khắp tủ.
Khi đạt nhiệt độ mong muốn (ví dụ từ 3°C đến 5°C), cảm biến báo về bo mạch tắt máy nén, quạt để tiết kiệm điện. Chu trình sẽ lặp lại liên tục nhằm duy trì sự ổn định nhiệt độ.
3.1 Ví Dụ Minh Họa Quy Trình Làm Việc
Giả sử nhiệt độ trong ngăn mát tăng lên 7°C, cảm biến nhiệt sẽ thông báo về bo mạch. Bo mạch lập tức kích hoạt relay, cho máy nén và quạt hoạt động. Khi nhiệt độ giảm đạt 4°C, bo mạch dừng máy nén, giúp tiết kiệm điện mà vẫn giữ thực phẩm tươi ngon.
3.2 Sự Khác Biệt Giữa Tủ Lạnh LG Inverter Và Thông Thường Qua Mạch Điện
Tủ lạnh thường chỉ sử dụng bộ điều chỉnh nhiệt cơ học và rơ-le cơ thô sơ.
LG Inverter tích hợp cảm biến và vi xử lý cho phép tối ưu hóa vòng quay máy nén, tăng tuổi thọ linh kiện và giảm tiếng ồn.
Sơ đồ điện của dòng Inverter hiển thị phần mạch điều khiển phức tạp hơn, những mạch điều khiển điện tử cao cấp giúp máy vận hành ổn định và tiết kiệm.

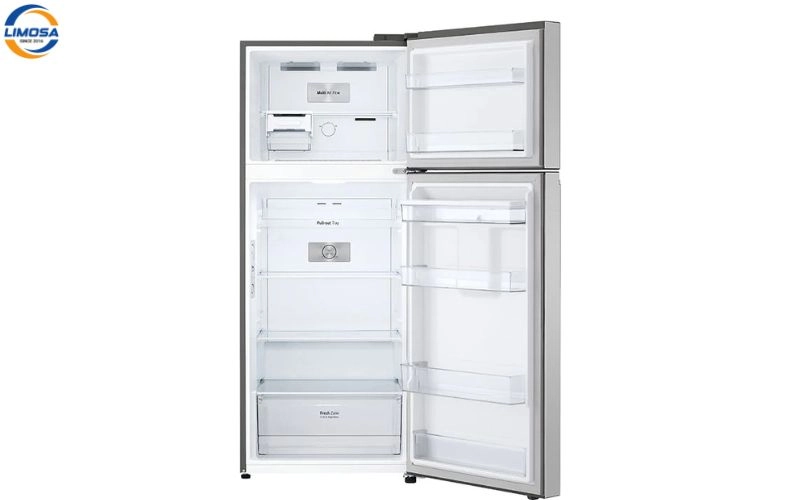

4. Phân Tích Sơ Đồ Tủ Lạnh LG Để Chẩn Đoán Và Sửa Chữa Lỗi
Với kiến thức cơ bản về sơ đồ tủ lạnh LG, bạn có thể xử lý nhanh một số lỗi phổ biến. Hãy cùng tìm hiểu sau đây.
4.1 Xác Định Vị Trí Sự Cố Qua Mã Lỗi, Đèn Báo
Nhiều tủ lạnh LG hiện đại có bảng hiển thị mã lỗi như E1 (lỗi cảm biến dàn lạnh) hoặc E2 (lỗi cảm biến ngăn đông). Bạn sử dụng sơ đồ tủ lạnh LG để xác định chính xác cảm biến nào, dây dẫn vị trí nào cần kiểm tra.
4.2 Các Phương Pháp Đọc Sơ Đồ Đơn Giản
Xác định điểm cấp nguồn chính trên sơ đồ.
Đánh dấu vị trí các bộ phận liên quan đến lỗi để đo điện trở hay thử mạch.
Dùng đồng hồ vạn năng kiểm tra tính liên tục và điện trở phần dây và bộ phận.
4.3 Ví Dụ Thực Tế: Khắc Phục Lỗi Máy Nén Không Chạy
Khi máy nén không khởi động, bạn tham khảo sơ đồ điện kiểm tra rơ le khởi động, dây cấp nguồn vào máy nén. Nếu rơ le hoạt động bình thường, khả năng máy nén bị lỗi hoặc bo mạch cấp nguồn cho máy nén hỏng.
5. Bảo Trì Và Sử Dụng Tủ Lạnh LG Hiệu Quả Dựa Trên Sơ Đồ Mạch Điện
Những kiến thức về sơ đồ tủ lạnh LG có thể giúp bạn bảo trì tủ lạnh đúng cách, tránh hỏng hóc bất ngờ. Hãy cùng tìm hiểu sau đây.
5.1 Kiểm Tra Định Kỳ Theo Sơ Đồ
Vệ sinh dàn lạnh, dàn nóng, quạt theo hướng dẫn sơ đồ.
Kiểm tra cầu chì nhiệt, điện trở xả đá thường xuyên.
Đảm bảo dây điện và cảm biến không bị lỏng, hư hỏng.
Cài đặt nhiệt độ phù hợp theo mức tiêu chuẩn hiển thị trên bo mạch.
Không đặt tủ lạnh gần nguồn nhiệt hay nơi có ánh sáng trực tiếp.
6. Câu Hỏi Thường Gặp Về Sơ Đồ Tủ Lạnh LG
Làm thế nào để tải sơ đồ tủ lạnh LG chính hãng?
Bạn nên tìm sơ đồ mới nhất trên trang web chính thức của LG hoặc các đơn vị uy tín như Điện lanh Limosa. Tránh tải sơ đồ không rõ nguồn gốc để tránh nhầm lẫn và sai lệch thông tin.
Có nên tự sửa chữa theo sơ đồ tủ lạnh LG không?
Nếu bạn đã quen với các dụng cụ điện tử và có kiến thức cơ bản về điện lạnh, có thể tự kiểm tra và sửa những lỗi nhỏ. Tuy nhiên, những lỗi liên quan đến bo mạch phức tạp hoặc máy nén nên nhờ kỹ thuật viên chuyên nghiệp xử lý để đảm bảo an toàn.
Sơ đồ tủ lạnh LG Inverter có khác nhiều so với tủ thường?
Dòng Inverter có mạch điều khiển điện tử tiên tiến hơn, nhiều cảm biến và mạch điện phức tạp hơn. Do đó, cần chú ý tham khảo sơ đồ riêng và cẩn thận khi kiểm tra.
Bao lâu nên kiểm tra bộ phận điện trong tủ lạnh?
Nên tiến hành kiểm tra định kỳ từ 3 đến 6 tháng/lần, tập trung vào bo mạch, cảm biến nhiệt và linh kiện điện. Kiểm tra thường xuyên giúp phát hiện lỗi kịp thời, tránh hư hại lớn.
Hiểu và làm chủ được sơ đồ tủ lạnh LG không chỉ giúp bạn nắm rõ cấu tạo, nguyên lý vận hành mà còn làm tiền đề cho việc bảo trì, sửa chữa hiệu quả và tiết kiệm chi phí lâu dài. Dù bạn là người dùng hay kỹ thuật viên mới vào nghề, việc trang bị kiến thức này là vô cùng cần thiết.
