Sơ đồ nguyên lý máy lạnh 2 cục – Cấu tạo và ứng dụng thực tế

Sơ đồ nguyên lý máy lạnh 2 cục là “bản thiết kế” quan trọng giúp bạn hiểu rõ cách thức vận hành của thiết bị làm mát quen thuộc này. Từ mối liên kết giữa dàn nóng và dàn lạnh, nguyên lý trao đổi nhiệt đến chu trình hoạt động của gas lạnh – mọi thứ đều được thể hiện rõ ràng qua sơ đồ nguyên lý. Điện lạnh Limosa sẽ giúp bạn khám phá cấu trúc vận hành của máy lạnh 2 cục một cách dễ hiểu, trực quan và hữu ích cho cả người dùng lẫn kỹ thuật viên.

1. Máy lạnh 2 cục là gì?

Máy lạnh 2 cục, hay còn gọi là máy lạnh tách rời (split air conditioner), là loại máy lạnh gồm hai bộ phận chính: dàn nóng (đặt ngoài trời) và dàn lạnh (đặt trong phòng). Khác với máy lạnh 1 cục (máy cửa sổ) tích hợp tất cả trong một khối, máy lạnh 2 cục tách biệt dàn nóng và dàn lạnh, giúp giảm tiếng ồn, tiết kiệm không gian, và tăng hiệu quả làm mát. Đây là lựa chọn phổ biến cho các không gian hiện đại như nhà ở, văn phòng, hay nhà hàng.

Ưu điểm của máy lạnh 2 cục bao gồm:

• Tiết kiệm điện: Đặc biệt với dòng máy lạnh inverter, giúp giảm hóa đơn tiền điện.
• Hiệu suất cao: Tách dàn nóng ra ngoài giúp tản nhiệt tốt hơn.
• Thẩm mỹ: Dàn lạnh thiết kế gọn gàng, phù hợp với nội thất.

2. Sơ đồ nguyên lý máy lạnh 2 cục hoạt động như thế nào?

Để hiểu cách máy lạnh 2 cục làm mát không gian, chúng ta cần đi sâu vào sơ đồ nguyên lý – bản vẽ kỹ thuật thể hiện mối quan hệ giữa các bộ phận và chu trình làm lạnh. Hãy cùng phân tích từng khía cạnh để bạn hình dung rõ hơn.

2.1 Các thành phần chính trong sơ đồ

Sơ đồ nguyên lý máy lạnh 2 cục bao gồm các bộ phận cốt lõi sau:

• Máy nén (Compressor): Trái tim của hệ thống, nén gas lạnh (như R32, R410A) để tạo áp suất cao, giúp gas di chuyển qua hệ thống.
• Dàn ngưng tụ (Condenser): Nằm ở dàn nóng, nơi gas lạnh nóng được làm mát và chuyển thành dạng lỏng.
• Van tiết lưu (Expansion Valve): Giảm áp suất gas, làm gas lạnh xuống nhiệt độ thấp trước khi vào dàn lạnh.
• Dàn bay hơi (Evaporator): Nằm ở dàn lạnh, nơi gas lạnh hấp thụ nhiệt từ không khí trong phòng, tạo ra không khí mát.

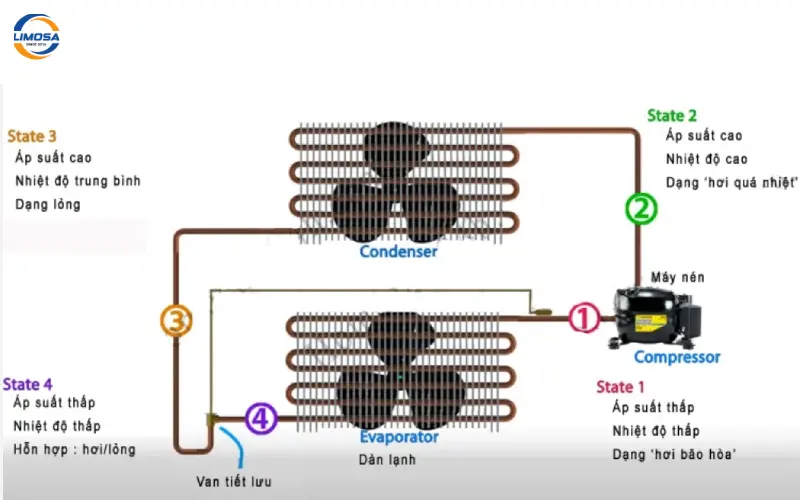

2.2 Chu trình làm lạnh của máy lạnh 2 cục

Chu trình làm lạnh của máy lạnh 2 cục là một vòng tuần hoàn liên tục, bao gồm 4 giai đoạn chính:

• Nén: Máy nén nén gas lạnh từ trạng thái áp suất thấp thành áp suất cao, làm gas nóng lên.
• Ngưng tụ: Gas nóng đi qua dàn ngưng tụ, tản nhiệt ra môi trường và chuyển thành dạng lỏng.
• Giãn nở: Van tiết lưu giảm áp suất gas lỏng, làm gas lạnh xuống nhiệt độ rất thấp.
• Bay hơi: Gas lạnh đi qua dàn bay hơi, hấp thụ nhiệt từ không khí trong phòng, tạo ra không khí mát mẻ.

3. Cách đọc sơ đồ nguyên lý máy lạnh 2 cục

Sơ đồ nguyên lý máy lạnh 2 cục có thể trông phức tạp với những đường ống, ký hiệu, và mạch điện, nhưng nếu nắm được các mẹo cơ bản, bạn sẽ dễ dàng hiểu nó. Dưới đây là hướng dẫn từng bước dành cho cả người mới và kỹ thuật viên.

• Xác định các ký hiệu chính:
  • Máy nén: Thường là hình tròn với mũi tên hoặc ký hiệu “C”.
  • Dàn ngưng tụ và dàn bay hơi: Hình chữ nhật với các đường zích zắc biểu thị ống dẫn.
  • Van tiết lưu: Hình tam giác hoặc ký hiệu “EV”.
  • Đường ống gas: Đường thẳng nối các bộ phận, thường có màu khác nhau (đỏ cho gas nóng, xanh cho gas lạnh).
• Theo dõi dòng chảy của gas:
  • Quan sát hướng mũi tên trên sơ đồ để biết gas di chuyển từ máy nén → dàn ngưng tụ → van tiết lưu → dàn bay hơi → quay lại máy nén.
• Hiểu mạch điện:
  • Sơ đồ thường bao gồm các kết nối điện giữa máy nén, quạt dàn nóng, và quạt dàn lạnh. Kiểm tra các ký hiệu như “L” (live – dây nóng), “N” (neutral – dây trung tính).

4. Cấu tạo chi tiết các bộ phận của máy lạnh 2 cục

Hiểu rõ cấu tạo giúp bạn dễ dàng tiếp cận sơ đồ nguyên lý máy lạnh 2 cục và vận hành thiết bị hiệu quả.

4.1. Dàn nóng (outdoor unit)

Dàn nóng, đặt ngoài trời, là nơi diễn ra quá trình tản nhiệt để làm mát gas lạnh. Đây là bộ phận chịu tác động trực tiếp từ môi trường, vì vậy nó được thiết kế chắc chắn, chống chịu thời tiết. Các thành phần chính trong dàn nóng bao gồm:

• Máy nén (Compressor): Được ví như “trái tim” của máy lạnh, máy nén nén gas lạnh (như R32, R410A) từ trạng thái áp suất thấp thành áp suất cao, tạo điều kiện cho quá trình làm lạnh. Máy nén thường là loại quay (rotary) hoặc piston, tùy thuộc vào model máy lạnh.
• Dàn ngưng tụ (Condenser): Là một hệ thống ống đồng xoắn, nơi gas lạnh nóng được làm mát và chuyển thành dạng lỏng. Quạt dàn nóng thổi không khí qua dàn ngưng tụ để tản nhiệt ra môi trường.
• Quạt dàn nóng: Đảm bảo luồng không khí lưu thông qua dàn ngưng tụ, giúp tản nhiệt hiệu quả. Quạt thường được làm từ nhựa hoặc kim loại, với tốc độ quay được điều chỉnh tự động.

Dàn nóng chịu trách nhiệm giải nhiệt ra môi trường bên ngoài, duy trì chu trình làm lạnh liên tục.

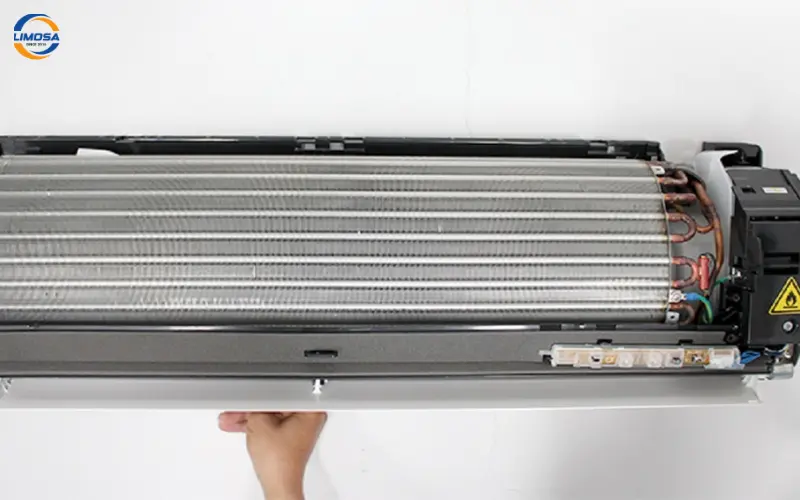

4.2. Dàn lạnh (indoor unit)

Dàn lạnh, đặt trong phòng, là nơi không khí mát được tạo ra và phân phối. Thiết kế của dàn lạnh thường gọn gàng, thẩm mỹ, phù hợp với nội thất hiện đại. Các bộ phận chính bao gồm:

• Dàn bay hơi (Evaporator): Là hệ thống ống đồng xoắn, nơi gas lạnh ở áp suất thấp hấp thụ nhiệt từ không khí trong phòng, làm không khí trở nên mát mẻ. Không khí sau đó được quạt thổi ra ngoài, tạo cảm giác dễ chịu.
• Quạt dàn lạnh: Đẩy không khí mát ra phòng và hút không khí nóng vào để làm mát. Một số model hiện đại có quạt điều chỉnh hướng gió tự động, tăng trải nghiệm người dùng.
• Cảm biến nhiệt độ: Theo dõi nhiệt độ phòng và gửi tín hiệu đến bảng mạch điều khiển để duy trì nhiệt độ ổn định (thường 26-28°C).

Dàn lạnh giúp điều chỉnh nhiệt độ không khí, tạo cảm giác mát mẻ dễ chịu cho người sử dụng.

4.3 Các bộ phận kết nối: Đường ống và van tiết lưu

Để dàn nóng và dàn lạnh phối hợp nhịp nhàng, hệ thống máy lạnh 2 cục còn có các bộ phận kết nối quan trọng:

• Đường ống dẫn gas: Thường làm từ đồng, bao gồm ống dẫn gas lỏng (áp suất cao) và gas hơi (áp suất thấp), kết nối dàn nóng với dàn lạnh. Ống được bọc cách nhiệt để tránh thất thoát nhiệt.
• Van tiết lưu (Expansion Valve): Giảm áp suất gas lạnh từ dàn nóng, làm gas hạ nhiệt độ xuống mức rất thấp trước khi vào dàn bay hơi. Van tiết lưu có thể là loại mao quản (capillary tube) hoặc van tiết lưu điện tử trong máy inverter.
• Hệ thống dây điện: Kết nối mạch điều khiển giữa dàn nóng và dàn lạnh, truyền tín hiệu để điều phối hoạt động của các bộ phận.

5. Ứng dụng sơ đồ nguyên lý máy lạnh vào thực tế

Sơ đồ nguyên lý không chỉ là bản vẽ kỹ thuật mà còn là công cụ hữu ích trong việc lắp đặt, sửa chữa, và bảo trì máy lạnh 2 cục. Hãy cùng xem cách áp dụng nó vào thực tế.

5.1 Lắp đặt và thiết kế hệ thống

• Bố trí dàn nóng và dàn lạnh hợp lý: Dựa vào sơ đồ nguyên lý, dàn nóng nên đặt ở nơi thoáng mát, tránh ánh nắng trực tiếp để tăng hiệu quả tản nhiệt. Dàn lạnh đặt ở vị trí trung tâm phòng để phân phối khí lạnh đều
• Đường ống gas và dây điện: Sơ đồ giúp xác định chiều dài, vị trí và cách đi ống gas, dây điện giữa hai dàn, đảm bảo không bị gập, nghẹt hoặc rò rỉ, tránh thất thoát môi chất lạnh và giảm hiệu suất làm lạnh

5.2 Vận hành và bảo trì

• Kiểm tra, bảo dưỡng định kỳ: Hiểu rõ chu trình hoạt động giúp kỹ thuật viên dễ dàng kiểm tra các điểm quan trọng như máy nén, dàn nóng, dàn lạnh, van tiết lưu, phát hiện sớm các dấu hiệu bất thường (rò rỉ gas, nghẹt ống, hỏng quạt…)
• Xử lý sự cố: Khi máy lạnh không mát, dựa vào sơ đồ nguyên lý, kỹ thuật viên có thể xác định nhanh vị trí có thể xảy ra lỗi (ví dụ: máy nén không chạy, dàn nóng không tản nhiệt, van tiết lưu nghẹt…)

5.3 Ứng dụng trong các không gian khác

• Nhà ở, văn phòng, cửa hàng: Máy lạnh 2 cục được ứng dụng rộng rãi nhờ khả năng làm lạnh hiệu quả, tiết kiệm điện, giảm tiếng ồn trong phòng do dàn nóng đặt ngoài trời
• Không gian lớn: Sơ đồ nguyên lý giúp thiết kế hệ thống máy lạnh phù hợp cho phòng khách, hội trường, nhà hàng, đảm bảo hiệu quả làm lạnh đồng đều và ổn định

5.4 Tối ưu hiệu suất và tiết kiệm năng lượng

• Chọn công suất phù hợp: Dựa vào sơ đồ nguyên lý và đặc điểm không gian, người dùng có thể chọn máy lạnh có công suất phù hợp, tránh lãng phí điện năng hoặc làm lạnh không hiệu quả
• Tối ưu hóa vận hành: Hiểu rõ nguyên lý giúp người dùng điều chỉnh nhiệt độ, chế độ quạt, hướng gió hợp lý, tăng tuổi thọ thiết bị và tiết kiệm chi phí vận hành

6. Câu hỏi thường gặp về sơ đồ nguyên lý máy lạnh 2 cục

Máy lạnh 2 cục có tiết kiệm điện hơn máy 1 cục không?
Có, máy lạnh 2 cục thường tiết kiệm điện hơn nhờ thiết kế tách rời giúp làm lạnh hiệu quả và giảm tải cho máy nén.

Làm sao để biết máy đang chạy đúng sơ đồ nguyên lý máy lạnh 2 cục?
Bạn có thể kiểm tra nhiệt độ đầu ra của dàn lạnh, tiếng ồn máy nén và các dấu hiệu rò rỉ gas để đảm bảo máy hoạt động ổn định.

3. Máy lạnh 2 cục 2 chiều có thể dùng quanh năm không?
Đúng vậy, máy lạnh 2 cục 2 chiều có thể làm lạnh mùa hè và sưởi ấm mùa đông rất tiện lợi.

4. Khi nào cần bảo dưỡng máy lạnh 2 cục?
Nên bảo dưỡng định kỳ 6 tháng đến 1 năm để vệ sinh dàn lạnh, kiểm tra gas và các bộ phận khác nhằm duy trì hiệu suất tốt nhất.

Sơ đồ nguyên lý máy lạnh 2 cục không chỉ là kiến thức dành cho kỹ thuật viên mà còn rất hữu ích với người dùng muốn hiểu rõ cách thiết bị vận hành để sử dụng hiệu quả và an toàn hơn. Nắm được nguyên lý hoạt động sẽ giúp bạn dễ dàng phát hiện sự cố, tiết kiệm chi phí sửa chữa và tối ưu hiệu suất làm lạnh. Nếu bạn cần giải thích chi tiết hơn hoặc hỗ trợ kỹ thuật, Điện lạnh Limosa luôn sẵn sàng đồng hành – mang đến giải pháp nhanh chóng, chính xác và chuyên nghiệp cho mọi hệ thống máy lạnh.
