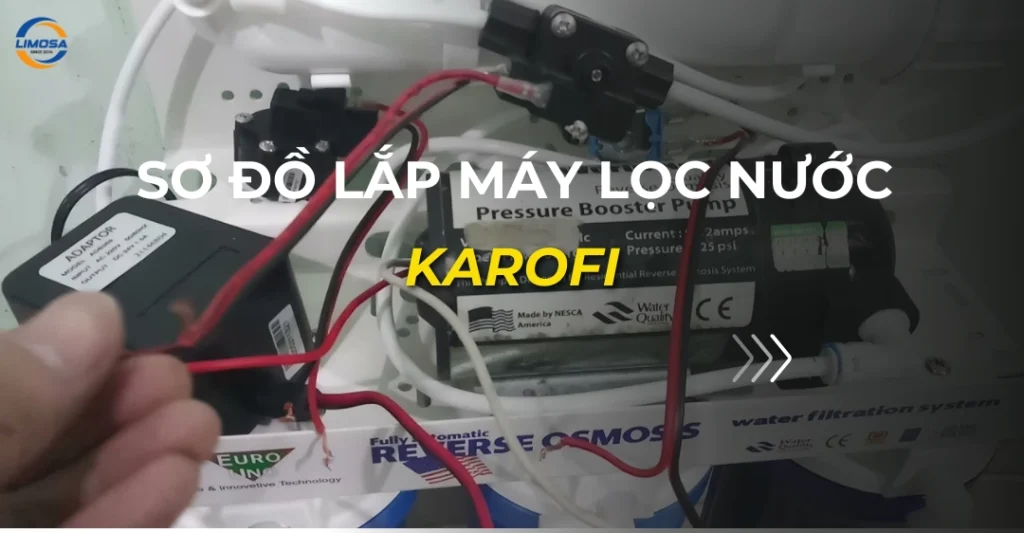

Sơ đồ lắp máy lọc nước Karofi: Hướng dẫn chi tiết kỹ thuật

Sơ đồ lắp máy lọc nước Karofi là tài liệu kỹ thuật cốt lõi giúp người dùng và kỹ thuật viên hiểu rõ nguyên lý hoạt động và lắp đặt thiết bị đúng chuẩn. Máy lọc nước Karofi, đặc biệt là các dòng có từ 8 đến 11 lõi, là một hệ thống phức tạp với nhiều linh kiện điện tử và đường ống nước khác nhau. Nắm vững sơ đồ lắp máy lọc nước Karofi không chỉ giúp bạn tự tin lắp đặt tại nhà mà còn là chìa khóa để chẩn đoán và khắc phục các sự cố rò rỉ hay máy không chạy. Điện lạnh Limosa sẽ phân tích chi tiết từng giai đoạn trong sơ đồ, từ các lõi lọc thô ban đầu, đến màng RO áp lực cao và cuối cùng là các lõi chức năng bổ sung khoáng chất.

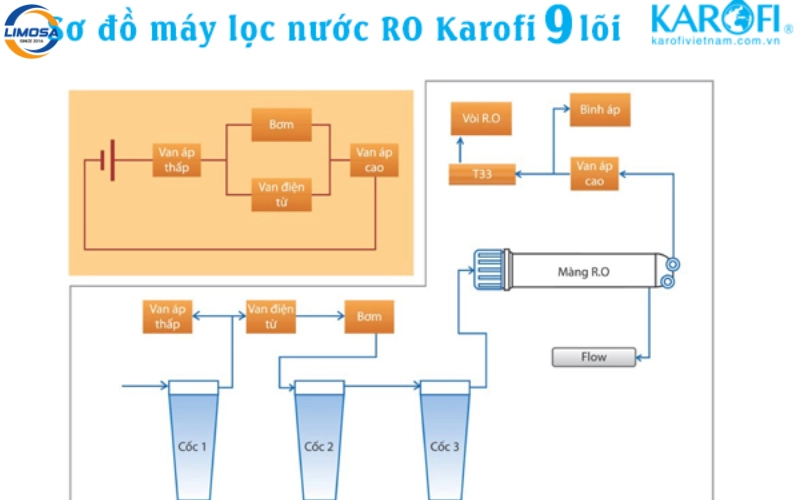

1. Phân tích tổng thể sơ đồ lắp máy lọc nước Karofi

Hệ thống lọc nước Karofi được chia thành ba nhóm chức năng chính: Lọc thô, Lọc tinh khiết (RO) và Lọc chức năng. Mỗi nhóm có vai trò và vị trí riêng biệt theo sơ đồ lắp máy lọc nước Karofi.

Việc hiểu rõ cấu trúc ba nhóm này là nền tảng để nắm bắt luồng đi của nước trong toàn bộ hệ thống.

1.1. Luồng đi của nước theo sơ đồ lắp máy lọc nước Karofi

Nước đi qua máy lọc nước theo một chu trình khép kín, được kiểm soát nghiêm ngặt bởi các van.

• Giai đoạn 1: Lọc thô (Lõi 1, 2, 3): Nước đầu vào được bơm qua các lõi thô để loại bỏ cặn bẩn, rỉ sét, clo và các chất hữu cơ. Giai đoạn này bảo vệ màng RO khỏi bị tắc nghẽn.
• Giai đoạn 2: Lọc tinh khiết (Màng RO): Nước sau khi lọc thô được bơm tăng áp đẩy qua màng RO. Tại đây, nước được tách thành hai dòng: nước tinh khiết và nước thải.
• Giai đoạn 3: Lọc chức năng (Lõi 5 trở đi): Nước tinh khiết từ bình áp đi qua các lõi chức năng trước khi ra vòi sử dụng.

1.2. Sơ đồ chi tiết nhóm lõi lọc thô và chức năng bảo vệ

Nhóm lõi thô là tuyến phòng thủ đầu tiên, vô cùng quan trọng đối với tuổi thọ của màng RO.

• Lõi PP 5 micron (Lõi 1): Loại bỏ cặn thô, bùn đất, rỉ sét có kích thước lớn hơn 5 micron. Lắp đặt đúng chiều là yếu tố then chốt trong sơ đồ lắp máy lọc nước Karofi.
• Lõi Carbon OCB (Lõi 2): Hấp thụ clo, chất hữu cơ, thuốc trừ sâu, và các chất gây mùi. Nước sau khi qua lõi này phải được xả sạch bột than.
• Lõi CTO Carbon Block (Lõi 3): Hoàn tất việc loại bỏ các tạp chất và mùi còn sót lại, làm sạch nước trước khi đi vào bơm.

1.3. Vai trò của các linh kiện điện tử và van trong sơ đồ

Các linh kiện điện tử đảm bảo máy hoạt động tự động, an toàn và tối ưu áp lực.

• Bơm tăng áp: Đảm bảo áp lực nước đủ mạnh để đẩy nước qua màng RO.
• Van áp thấp (Low-Pressure Switch): Tự động ngắt điện khi nước cấp đầu vào quá yếu hoặc hết nước, bảo vệ bơm khỏi bị cháy. Việc lắp đặt đúng vị trí van này là bắt buộc trong sơ đồ lắp máy lọc nước Karofi.
• Van áp cao (High-Pressure Switch): Tự động ngắt điện khi bình áp đầy, giúp máy dừng hoạt động và tiết kiệm điện.
• Van điện từ (Solenoid Valve): Tự động đóng ngắt nước cấp đầu vào khi máy chạy hoặc dừng. Đây là một điểm quan trọng trong sơ đồ lắp máy lọc nước Karofi để kiểm soát nước.

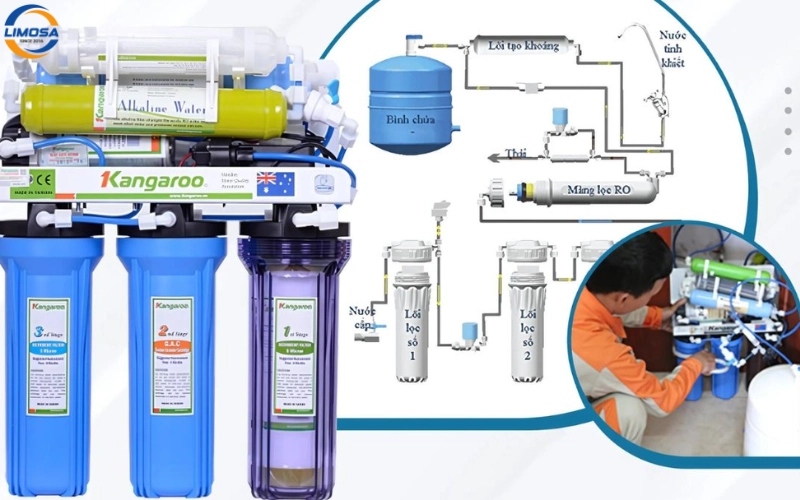

2. Phân tích chuyên sâu hệ thống RO và các đường nước đặc thù

Hệ thống RO là nơi tạo ra nước tinh khiết và là điểm phức tạp nhất trong sơ đồ lắp máy lọc nước Karofi do liên quan đến van nước thải và bình áp.

Hiểu rõ cấu tạo màng RO và các van giúp bạn chẩn đoán lỗi hiệu quả hơn.

2.1. Cấu trúc và nguyên lý hoạt động của màng RO

Màng RO là bộ phận lọc tinh khiết nhất, nằm ở lõi số 4 hoặc số 5.

• Màng RO (Lõi 4): Loại bỏ 99.99% vi khuẩn, virus, kim loại nặng, và các chất độc hại. Vị trí của màng RO sau lõi thô và trước bình áp.
• Van nước thải (Flow Restrictor): Bộ phận này kiểm soát lưu lượng nước thải đi ra, tạo áp lực nén cần thiết để nước sạch đi qua màng RO. Việc lựa chọn Van Flow đúng công suất phải tuân thủ nghiêm ngặt sơ đồ lắp máy lọc nước Karofi.
• Van một chiều (Check Valve): Ngăn không cho nước tinh khiết từ bình áp chảy ngược trở lại màng RO, bảo vệ màng khỏi áp lực ngược.

2.2. Vị trí và kết nối bình áp theo sơ đồ lắp máy lọc nước Karofi

Bình áp đóng vai trò là nơi lưu trữ nước tinh khiết và duy trì áp suất cho hệ thống.

• Chức năng bình áp: Lưu trữ khoảng 8-10 lít nước, được bơm khí nén bên trong để đẩy nước ra vòi khi cần sử dụng.
• Vị trí kết nối: Bình áp được kết nối sau màng RO và trước lõi chức năng. Nước đi vào bình áp là nước tinh khiết và nước đi ra bình áp sẽ qua lõi chức năng.
• Van bình áp: Luôn lắp van bình áp tại đầu ra, cho phép người dùng khóa/mở nước vào bình áp khi bảo trì hoặc thay lõi chức năng.

2.3. Sơ đồ các đường ống dẫn nước trong máy lọc Karofi

Máy lọc Karofi có ba đường ống chính cần phân biệt rõ ràng khi lắp đặt.

• Đường nước cấp (Màu trắng/xanh dương): Ống dẫn nước từ nguồn cấp đi vào lõi số 1.
• Đường nước sạch (Màu xanh lá/vàng): Ống dẫn nước từ màng RO đi vào bình áp, rồi đi qua lõi chức năng và ra vòi.
• Đường nước thải (Màu đỏ/đen): Ống dẫn nước từ đầu ra của vỏ màng RO đi ra ngoài. Lắp đặt đường nước thải đúng vị trí, không bị gấp khúc là một bước cần thiết trong việc theo dõi sơ đồ lắp máy lọc nước Karofi.

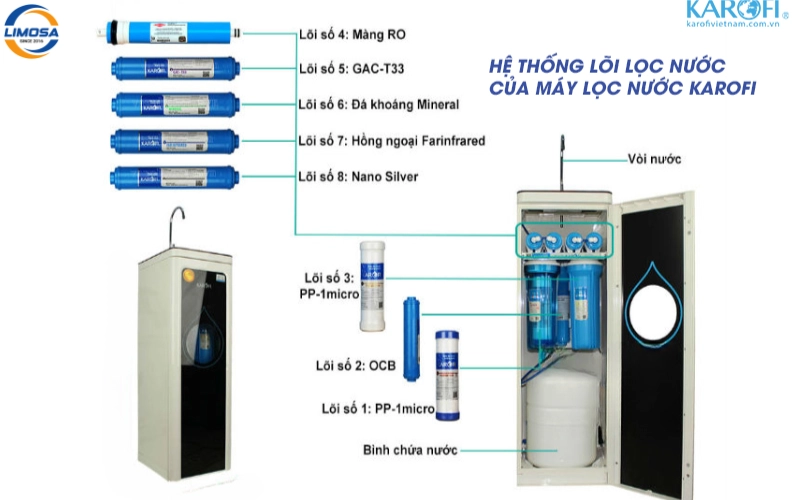

3. Hướng dẫn lắp đặt chi tiết từng bước theo sơ đồ

Thực hiện lắp đặt theo từng bước kỹ thuật giúp đảm bảo máy hoạt động trơn tru ngay từ lần đầu tiên.

Việc tuân thủ sơ đồ lắp máy lọc nước Karofi giúp tránh rò rỉ và các lỗi kỹ thuật nghiêm trọng.

3.1. Lắp đặt hệ thống lọc thô và linh kiện điện tử

Lắp đặt nhóm lõi thô cần chú ý đến việc siết chặt và lắp đặt van đúng vị trí.

• Lắp đặt lõi thô: Lắp lõi 1, 2, 3 vào cốc lọc và siết chặt bằng cờ lê. Cần chú ý vệ sinh cốc lọc và lắp gioăng cao su đúng vị trí để chống rò rỉ.
• Lắp đặt bơm và van điện từ: Bơm và Van điện từ thường được lắp cố định trên khung máy. Đảm bảo đường dây điện được kết nối chính xác và an toàn với Adapter nguồn.
• Kết nối van áp thấp và van áp cao: Van áp thấp được nối sau lõi thô số 3 và trước bơm. Van áp cao được nối sau bơm và trước màng RO. Đây là một phần không thể thiếu trong sơ đồ lắp máy lọc nước Karofi để kiểm soát áp lực.

3.2. Lắp đặt hệ thống màng RO và đường nước thải

Phần này đòi hỏi sự chính xác cao để đảm bảo hiệu suất lọc.

• Lắp màng RO: Lắp màng RO vào vỏ màng, đảm bảo gioăng cao su khít chặt vào miệng vỏ. Siết chặt nắp vỏ màng.
• Lắp Van Flow (Van nước thải): Van Flow phải được lắp trên đường ống nước thải ra từ vỏ màng RO. Van này có mũi tên chỉ chiều nước chảy, cần lắp đúng chiều để tạo áp lực cho màng.
• Kết nối ống nước thải: Ống nước thải phải được lắp vào đường thoát nước chính xác theo sơ đồ lắp máy lọc nước Karofi, đảm bảo ống không bị gấp hoặc ngập trong nước.

3.3. Lắp đặt lõi chức năng và vòi lấy nước

Lõi chức năng thường là lõi dạng In-line, cần chú ý đến chiều nước chảy.

• Lắp đặt lõi chức năng: Kết nối các lõi chức năng theo thứ tự từ bình áp ra vòi. Luôn chú ý mũi tên chỉ chiều nước chảy trên thân lõi. Lắp ngược lõi sẽ gây tắc nghẽn và giảm chất lượng nước.
• Lắp đặt vòi lấy nước: Khoan lỗ và cố định vòi lấy nước trên mặt tủ hoặc bồn rửa. Kết nối ống nước sạch sau lõi chức năng cuối cùng với vòi lấy nước.
• Sục rửa và kiểm tra: Sau khi hoàn tất sơ đồ lắp máy lọc nước Karofi, cần sục rửa toàn bộ hệ thống trước khi sử dụng.

4. Chẩn đoán và khắc phục lỗi dựa trên sơ đồ

Việc hiểu rõ sơ đồ lắp máy lọc nước Karofi giúp bạn xác định nguyên nhân lỗi nhanh chóng, thay vì phải kiểm tra từng bộ phận một cách mò mẫm.

Dựa trên sơ đồ, các lỗi phổ biến có thể được khoanh vùng và xử lý triệt để.

4.1. Lỗi máy chạy liên tục không ngắt

Lỗi này thường xảy ra ở Giai đoạn 2.

• Nguyên nhân 1: Rò rỉ nước: Kiểm tra toàn bộ đường ống sau màng RO. Rò rỉ nhẹ cũng khiến áp suất không đạt ngưỡng ngắt của Van áp cao.
• Nguyên nhân 2: Van áp cao bị lỗi: Van áp cao không tự động ngắt điện khi bình áp đầy. Van cần được thay thế.
• Nguyên nhân 3: Áp suất bình áp yếu: Bình áp không đủ khí nén để tạo áp suất ngược lên Van áp cao. Cần kiểm tra và bơm bổ sung khí nén.
• Nguyên nhân 4: Màng RO tắc hoặc hỏng: Màng RO tắc nghiêm trọng khiến nước tinh khiết chảy quá chậm, máy phải chạy liên tục.

4.2. Lỗi máy không chạy hoặc nước thải không ra

Lỗi này thường xảy ra ở Giai đoạn 1.

• Nguyên nhân 1: Van áp thấp bị lỗi: Van áp thấp bị lỗi hoặc nước cấp đầu vào quá yếu, khiến Van áp thấp ngắt điện máy. Cần kiểm tra áp lực nước cấp.
• Nguyên nhân 2: Van điện từ bị kẹt: Van điện từ không mở khi có điện, ngăn nước cấp đi vào lõi số 1. Cần kiểm tra Van điện từ.
• Nguyên nhân 3: Lõi thô bị tắc: Lõi 1 bị tắc quá mức do không thay lõi đúng hạn. Cần thay lõi 1 để khôi phục luồng nước theo sơ đồ lắp máy lọc nước Karofi.

4.3. Lỗi nước sạch có vị lạ hoặc TDS cao

Lỗi này thường xảy ra ở Giai đoạn 2 và 3.

• Nguyên nhân 1: Lắp ngược lõi chức năng: Lõi T33 hoặc lõi khoáng bị lắp ngược, khiến nước không đi qua đúng chiều, ảnh hưởng đến vị nước.
• Nguyên nhân 2: Rò rỉ đường nước thải: Van Flow bị hỏng hoặc lắp sai, khiến tỷ lệ nước sạch/nước thải bị sai lệch, nước sạch không được lọc kỹ, dẫn đến TDS cao.
• Nguyên nhân 3: Hỏng màng RO: Màng RO hết hạn hoặc bị rách, khiến các chất bẩn đi qua. Cần thay màng RO.

4.4. Dịch vụ lắp đặt và sửa chữa máy lọc nước chuyên nghiệp từ Điện lạnh Limosa

Khi việc chẩn đoán theo sơ đồ lắp máy lọc nước Karofi trở nên phức tạp hoặc cần thay thế linh kiện chuyên sâu, hãy tìm đến sự hỗ trợ kỹ thuật đáng tin cậy.

• Lắp đặt chuẩn kỹ thuật: Kỹ thuật viên của Điện lạnh Limosa nắm vững chi tiết sơ đồ lắp máy lọc nước Karofi cho mọi dòng máy, đảm bảo lắp đặt lõi lọc, van và các cút nối chuẩn xác 100%, không rò rỉ.
• Sửa chữa chuyên sâu: Chúng tôi chuyên xử lý các lỗi phức tạp liên quan đến hệ thống điện tử như lỗi Van áp thấp/cao, lỗi Adapter nguồn, lỗi bơm tăng áp hay các vấn đề liên quan đến TDS/TDS không giảm.
• Bảo trì định kỳ: Cung cấp dịch vụ thay lõi chính hãng, sục rửa màng RO và kiểm tra áp suất bình áp định kỳ, giúp tối ưu hóa hiệu suất lọc theo đúng sơ đồ lắp máy lọc nước Karofi.

5. Các câu hỏi thường gặp về sơ đồ lắp máy lọc nước Karofi

Phần này sẽ giải đáp các thắc mắc phổ biến của người tiêu dùng khi nghiên cứu sơ đồ lắp máy lọc nước Karofi.

Tôi có thể tự lắp máy lọc nước Karofi tại nhà được không?

Hoàn toàn có thể nếu bạn có kinh nghiệm về lắp đặt ống nước cơ bản và làm theo sơ đồ lắp máy lọc nước Karofi một cách cẩn thận. Tuy nhiên, việc đấu nối điện và kiểm tra áp suất bơm, áp suất bình áp đòi hỏi chuyên môn. Nếu không chắc chắn, nên gọi thợ của Điện lạnh Limosa.

Làm sao biết lõi chức năng nào lắp trước lõi nào?

Trong sơ đồ lắp máy lọc nước Karofi, lõi chức năng luôn được lắp theo thứ tự: T33 – Khoáng đá – Nano Bạc – Lõi cuối cùng. Luôn tuân thủ mũi tên chỉ chiều nước trên thân lõi.

Van áp thấp và Van áp cao lắp ở đâu?

Theo sơ đồ lắp máy lọc nước Karofi chuẩn:

• Van áp thấp được lắp ở đường nước sạch sau Lõi 3.
• Van áp cao được lắp ở đường nước sạch sau Bơm tăng áp và trước Màng RO.

Nước thải máy Karofi chảy ra liên tục có phải là lỗi không?

Nước thải chảy liên tục là hiện tượng bình thường khi máy đang hoạt động (khi bơm chạy). Tuy nhiên, nếu máy đã ngắt điện mà nước thải vẫn nhỏ giọt hoặc chảy ra, đó là lỗi rò rỉ hoặc Van điện từ bị hỏng.

Sơ đồ lắp máy lọc nước Karofi có giống với các hãng khác không?

Về cơ bản, luồng đi của nước là giống nhau. Tuy nhiên, vị trí cụ thể của Van áp thấp, Van áp cao, và thứ tự các lõi chức năng sẽ khác nhau tùy theo thiết kế của từng hãng và đời máy.

Nắm vững sơ đồ lắp máy lọc nước Karofi là yếu tố then chốt để đảm bảo máy hoạt động hiệu quả, ổn định và cho ra nguồn nước tinh khiết. Sơ đồ lắp máy lọc nước Karofi không chỉ là bản vẽ hướng dẫn lắp đặt mà còn là công cụ chẩn đoán lỗi hữu hiệu, từ các vấn đề về áp suất van đến lỗi TDS cao. Việc tự lắp đặt đòi hỏi sự tỉ mỉ và hiểu rõ nguyên lý hoạt động của từng linh kiện. Nếu bạn cần sự hỗ trợ chuyên nghiệp trong việc lắp đặt, kiểm tra áp suất chuẩn kỹ thuật, hãy liên hệ ngay Điện lạnh Limosa. Chúng tôi cam kết máy lọc nước của bạn sẽ vận hành ở trạng thái tốt nhất. Gọi ngay HOTLINE 0342 273 135 để được tư vấn chi tiết về sơ đồ lắp máy lọc nước Karofi và đặt lịch dịch vụ!
