Sơ đồ đấu điện điều hòa 1 chiều Daikin chi tiết, chuẩn kỹ thuật

Sơ đồ đấu điện điều hòa 1 chiều Daikin là thông tin quan trọng giúp quá trình lắp đặt thiết bị diễn ra chính xác, an toàn và đạt hiệu quả tối ưu. Với nhiều năm kinh nghiệm trong ngành, Điện lạnh Limosa sẽ chia sẻ đến bạn hướng dẫn chi tiết, dễ hiểu, hỗ trợ kỹ thuật viên cũng như người dùng nắm rõ cách đấu nối đúng chuẩn.

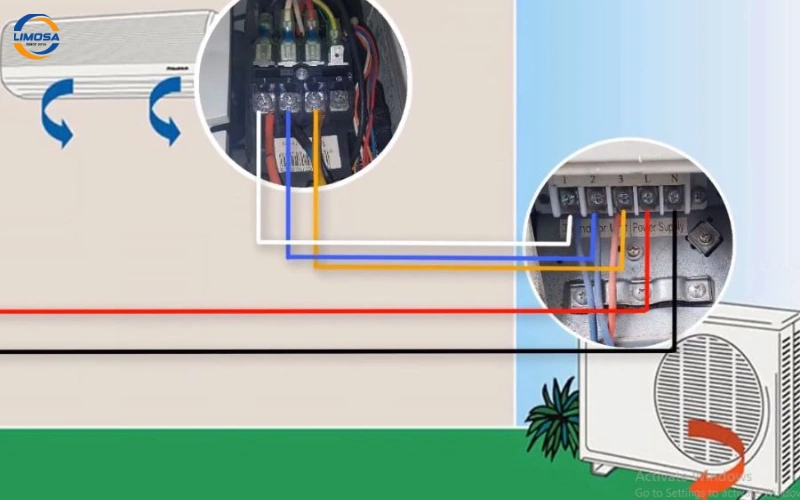

1. Tầm quan trọng của việc hiểu sơ đồ đấu điện điều hòa 1 chiều Daikin

Trước khi đi vào phần kỹ thuật, hãy cùng làm rõ tại sao việc nắm được sơ đồ đấu điện điều hòa 1 chiều Daikin lại cần thiết cho người dùng và thợ kỹ thuật.

Điều hòa hoạt động dựa trên dòng điện để vận hành các bộ phận như block máy nén, quạt hút, van tiết lưu và board mạch điều khiển. Nếu đấu sai dây, nguồn điện cấp không chính xác dễ dẫn đến:

• Hư hỏng bo mạch điện tử với chi phí sửa chữa rất cao.
• Nguy cơ cháy nổ hoặc rò rỉ điện, mất an toàn cho người sử dụng.
• Điều hòa hoạt động không ổn định, thường xuyên bị lỗi, giảm tuổi thọ máy.

Chính vì vậy, việc hiểu kỹ và tuân thủ sơ đồ đấu điện điều hòa 1 chiều Daikin sẽ giúp đảm bảo máy vận hành hiệu quả, tránh được các rủi ro không mong muốn, vừa tiết kiệm chi phí, vừa bảo vệ an toàn cho gia đình bạn.

2. Các ký hiệu, chức năng dây điện trong sơ đồ đấu điện điều hòa 1 chiều Daikin

Khi mở hộp điện trên dàn lạnh hoặc dàn nóng của điều hòa Daikin 1 chiều, bạn sẽ gặp các dây có ký hiệu như L, N, 1, 2 và đôi khi thêm dây 3 (ở một số dòng inverter). Việc hiểu rõ chức năng từng loại dây sẽ giúp việc đấu nối chính xác và an toàn hơn.

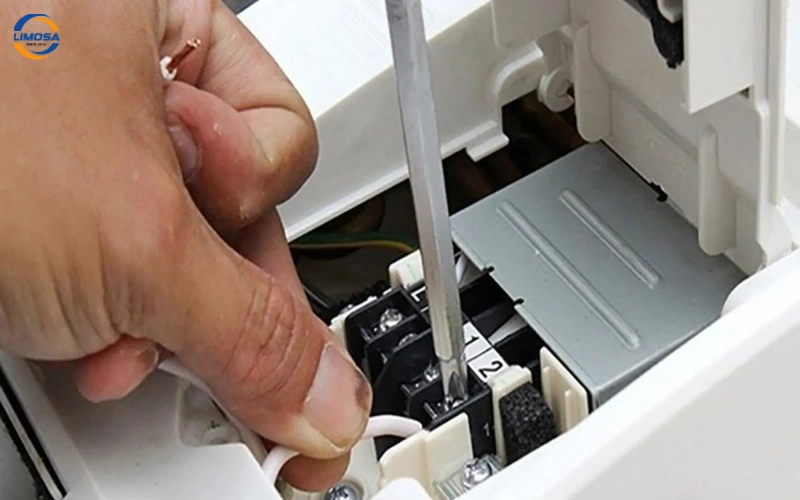

2.1 Giải thích các ký hiệu cơ bản (L, N, 1, 2, 3) và màu dây tiêu chuẩn

Dưới đây là một số ký hiệu cơ bản trong sơ đồ đấu điện điều hòa 1 chiều Daikin:

• L và N: Là ký hiệu pha “nóng” và pha “lạnh” (hay pha và trung tính) của nguồn điện dân dụng 220V, thường được nối trực tiếp vào aptomat hoặc ổ cắm điện. Dây L thường màu đỏ hoặc nâu, dây N màu xanh hoặc xanh dương.
• Dây 1 và 2: Là 2 dây nhận nguồn điện cấp cho block máy nén (block điều hòa) và các bộ phận máy. Chúng thường được nối thẳng từ dàn lạnh sang dàn nóng, đi cùng ống đồng gas.
• Dây 3: (Chỉ có trên các model inverter hoặc 1 số model hiện đại) Là dây tín hiệu hoặc dây điều khiển truyền thông giữa dàn lạnh và dàn nóng.

2.2 Phân biệt dây nguồn, dây tín hiệu, dây quạt, dây cảm biến…

Để đọc sơ đồ đấu điện điều hòa 1 chiều Daikin chuẩn xác, bạn cần phân biệt các loại dây:

• Dây nguồn gồm L và N, cấp điện chính cho toàn bộ máy.
• Dây tín hiệu (dây số 3) truyền thông tin điều khiển giữa 2 dàn.
• Các dây khác như dây quạt, dây cảm biến thường nối bên trong dàn lạnh, bạn ít tiếp xúc khi đấu dây điện bên ngoài.

3. Sơ đồ đấu điện điều hòa 1 chiều Daikin cơ bản và hướng dẫn từng bước đấu dây

Hiểu Sơ đồ đấu điện điều hòa 1 chiều Daikin tổng quan giúp bạn hình dung chính xác đường đi của nguồn điện từ dàn lạnh sang dàn nóng.

3.1 Sơ đồ đấu điện điều hòa 1 chiều Daikin tổng quan từ dàn lạnh đến dàn nóng

Điều hòa 1 chiều Daikin có sơ đồ đấu điện đơn giản, gồm:

• Nguồn điện 220V (dây L, N) cấp vào dàn lạnh.
• Dây 1 và 2 cấp nguồn block và các thiết bị tại dàn nóng.
• Dây 3 (nếu có) làm dây tín hiệu điều khiển.

Sơ đồ đấu dây này thường được in nổi hoặc dán bên trong hộp điện dàn lạnh và dàn nóng, giúp kiểm tra thuận tiện.

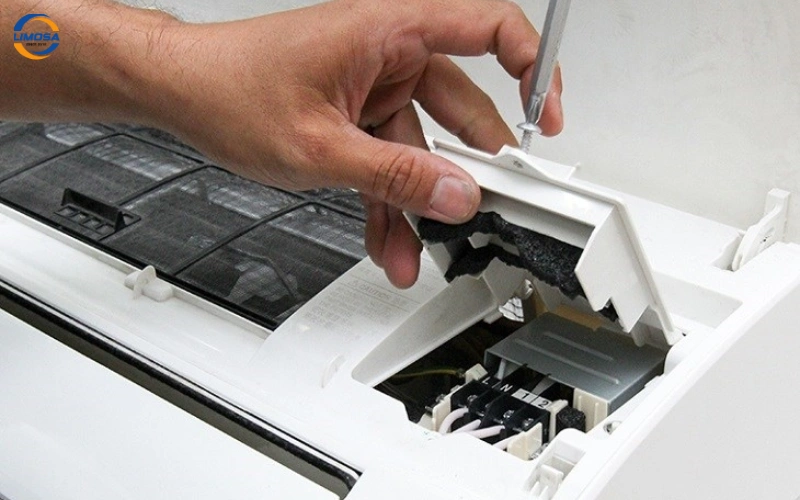

3.2 Hướng dẫn từng bước đấu dây chi tiết

Dưới đây là cách đấu dây chi tiết và chuẩn kỹ thuật nhất:

1. Chuẩn bị dụng cụ: Kìm điện, tua vít, băng dính điện, dây điện đủ tiết diện.
2. Đánh dấu các đầu dây: Để tránh nhầm lẫn, bạn có thể dùng băng dính màu hoặc nhãn dán đánh dấu số dây.
3. Đấu dây 1, 2, 3: Nối đúng thứ tự dây tương ứng từ dàn lạnh sang dàn nóng. Tránh nhầm lẫn dây 3 với dây 1 hoặc 2 để tránh cháy block.
4. Nối dây nguồn L, N: Đấu nối vào aptomat hoặc ổ cắm đảm bảo tiếp xúc chắc chắn.
5. Kiểm tra lần cuối: Đảm bảo không có dây nào bị lỏng hay chạm vào phần kim loại khác.
6. Cấp điện thử: Quan sát hoạt động điều hòa qua remote, nghe tiếng block, quạt quay và kiểm tra các biểu tượng trên màn hình.

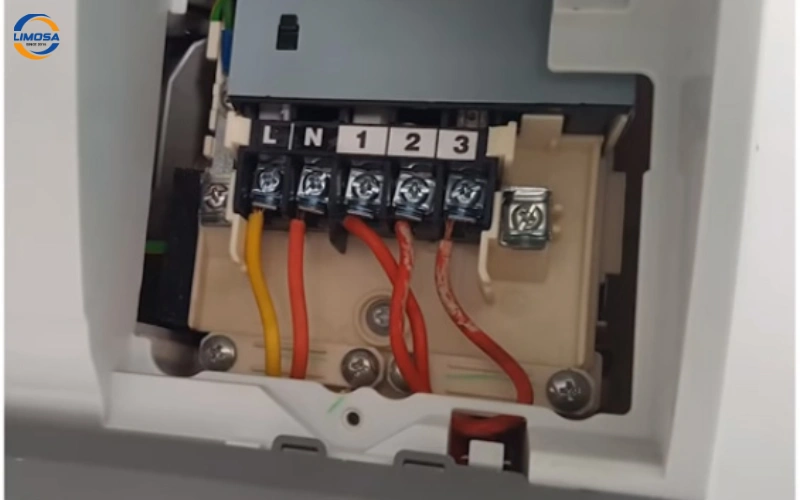

4. Những lưu ý quan trọng khi đấu điện điều hòa Daikin 1 chiều

Ngoài việc tìm hiểu rõ về sơ đồ đấu điện điều hòa 1 chiều Daikin, bạn nên lưu ý một số điều như

• Tuyệt đối không đấu nhầm chân số 3 với chân số 1 hoặc 2 vì rất dễ gây cháy mạch, hỏng block.
• Sử dụng dây điện có tiết diện phù hợp (thường 2.5mm2 cho dây nguồn, 1.5mm2 cho dây tín hiệu).
• Đảm bảo mặt lạnh và mặt nóng cách nhau đúng tiêu chuẩn để giúp dầu hồi về block dễ dàng.
• Nếu không chắc chắn hoặc không có kinh nghiệm, hãy nhờ thợ chuyên nghiệp thao tác.
• Đấu dây trong điều kiện mất điện để tránh tai nạn điện.

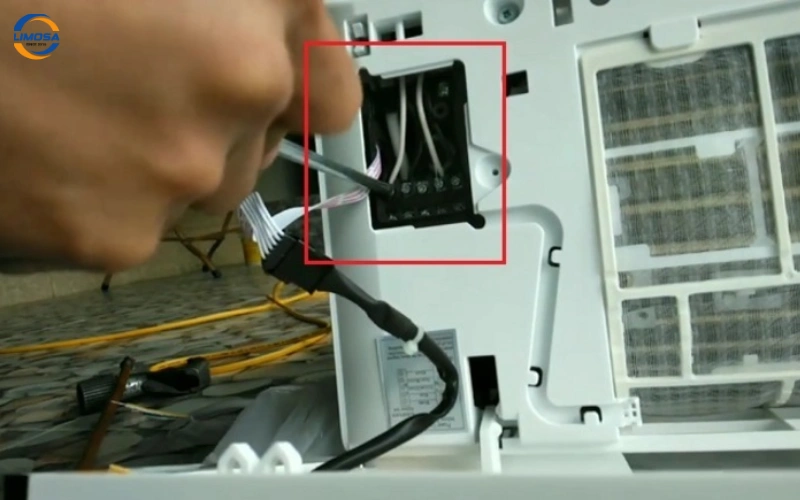

5. Hướng dẫn kiểm tra hoạt động sau khi đấu dây hoàn chỉnh

Sau khi đấu dây hoàn thiện, công đoạn kiểm tra là bước không thể bỏ qua để đảm bảo máy hoạt động chuẩn, tránh rủi ro:

• Sử dụng remote điều hòa kiểm tra các chức năng cơ bản: bật tắt, điều chỉnh nhiệt độ, quạt.
• Nghe tiếng block nén gas và quạt ngoài trời có hoạt động trơn tru, không có tiếng kêu lạ.
• Kiểm tra màn hình điều khiển có báo lỗi hay không.
• Quan sát điều hòa chạy trong khoảng 10-15 phút để đánh giá hiệu quả.

Nếu có dấu hiệu bất thường như block không chạy, quạt không quay, có mùi khét, máy phát tiếng ồn lớn thì cần tắt máy và kiểm tra lại dây điện.

6. Câu hỏi thường gặp (FAQ) về sơ đồ đấu điện điều hòa 1 chiều Daikin

Sơ đồ đấu điện điều hòa 1 chiều Daikin có phức tạp không?
Không quá phức tạp nếu bạn hiểu rõ ký hiệu từng dây và thứ tự đấu theo hướng dẫn.

Tôi có thể tự đấu dây điều hòa Daikin không?
Nếu bạn có kiến thức cơ bản về điện và tuân thủ đúng hướng dẫn thì có thể, nhưng khuyến nghị nên nhờ thợ chuyên nghiệp để đảm bảo an toàn.

Dây số 3 có tác dụng gì?
Dây số 3 là dây tín hiệu dùng cho các model inverter hoặc điều hòa thế hệ mới để truyền thông tin điều khiển giữa dàn lạnh và dàn nóng.

Tại sao điều hòa không chạy sau khi đấu dây xong?
Có thể do đấu nhầm dây, dây nối lỏng, cầu aptomat chưa bật, hoặc dây nguồn chưa kết nối đúng.

Sơ đồ đấu điện điều hòa 1 chiều Daikin nếu được thực hiện đúng chuẩn sẽ giúp thiết bị hoạt động bền bỉ, tiết kiệm điện năng và an toàn hơn. Để tránh rủi ro trong quá trình lắp đặt hoặc khi cần hỗ trợ kỹ thuật chuyên nghiệp, hãy liên hệ ngay Điện lạnh Limosa qua hotline 0342 273 135 để được tư vấn và phục vụ tận nơi nhanh chóng, uy tín.
