Cách đấu van điện từ máy lọc nước là một kỹ thuật lắp đặt chuyên sâu, quyết định trực tiếp đến sự tự động hóa và hiệu suất của thiết bị. Van điện từ đóng vai trò như một công tắc nước tự động, kiểm soát hoàn toàn dòng nước cấp đi vào hệ thống lọc. Nếu van được đấu nối sai hoặc hoạt động không ổn định, máy có thể bị rò rỉ nước liên tục hoặc không thể ngắt khi bình áp đầy. Nắm vững cách đấu van điện từ máy lọc nước không chỉ giúp bạn tự sửa chữa mà còn tối ưu hóa tuổi thọ của bơm và màng RO. Điện lạnh Limosa sẽ cung cấp hướng dẫn chi tiết, từ nguyên lý cấu tạo đến sơ đồ đấu nối điện 24V an toàn và chuẩn xác nhất.
1. Vai trò, cấu tạo và nguyên lý hoạt động của van điện từ
Van điện từ là một linh kiện điện cơ quan trọng, có chức năng kiểm soát nước cấp hoàn toàn tự động, thay thế cho các van cơ thủ công.
Hiểu rõ vai trò của van điện từ là nền tảng để nắm bắt cách đấu van điện từ máy lọc nước đúng kỹ thuật.
1.1. Chức năng cốt lõi của van điện từ trong hệ thống lọc RO
Van điện từ có chức năng đơn giản nhưng thiết yếu: đóng hoàn toàn khi máy ngắt và mở hoàn toàn khi máy hoạt động.
Kiểm soát nước cấp: Khi máy lọc nước hoạt động, van điện từ được cấp điện 24V và mở ra, cho phép nước cấp đi vào lõi lọc thô.
Ngăn chặn nước rò rỉ: Khi máy ngừng hoạt động do bình áp đầy hoặc áp suất thấp, van điện từ bị ngắt điện và đóng lại hoàn toàn. Việc này ngăn chặn nước cấp rò rỉ vào hệ thống trong khi máy nghỉ.
Bảo vệ bơm và lõi lọc: Van điện từ đảm bảo không có áp lực nước cấp không kiểm soát đi vào hệ thống khi máy tắt, giúp bảo vệ bơm và màng RO khỏi áp lực thừa.
1.2. Cấu tạo và nguyên lý hoạt động của van điện từ 24V
Van điện từ máy lọc nước là loại van thường đóng, sử dụng điện áp thấp 24VDC để đảm bảo an toàn. Cách đấu van điện từ máy lọc nước phải tuân thủ điện áp này.
Cấu tạo cơ bản: Van gồm một cuộn dây điện từ, một lõi van và một màng cao su. Cuộn dây được bao bọc kín để chống nước.
Nguyên lý hoạt động: Khi cuộn dây được cấp điện 24V, từ trường sinh ra sẽ hút lõi van lên, tạo khoảng trống cho nước chảy qua màng cao su. Khi điện bị ngắt, lò xo bên trong sẽ đẩy lõi van trở về vị trí đóng, ngăn nước lại. Đây là điểm mấu chốt để xác định cách đấu van điện từ máy lọc nước.
Phân biệt cổng In và Out: Van điện từ có hai cổng. Cổng IN là nơi nước cấp đi vào và cổng OUT là nơi nước đã được kiểm soát đi ra.
1.3. So sánh van điện từ và van cơ áp cao
Nhiều dòng máy lọc nước đời cũ sử dụng van cơ áp cao, có nguyên lý hoạt động khác biệt hoàn toàn với van điện từ. Cách đấu van điện từ máy lọc nước cũng hoàn toàn khác so với lắp van cơ.
Van cơ áp cao HPS: Van cơ hoạt động dựa vào áp lực nước. Khi bình áp đầy, áp lực đẩy van cơ đóng lại. Độ tin cậy của van cơ không cao bằng van điện từ và dễ bị rò rỉ hơn.
Ưu điểm của van điện từ: Van điện từ đóng ngắt nhanh chóng và dứt khoát nhờ vào nguồn điện, ít bị ảnh hưởng bởi áp lực nước cấp. Điều này giúp tối ưu hóa hiệu suất và là lý do vì sao cách đấu van điện từ máy lọc nước ngày càng được áp dụng phổ biến.
Linh hoạt điện áp: Van điện từ có thể được đấu nối song song với bơm tăng áp, giúp đồng bộ hóa hoạt động của toàn bộ hệ thống.

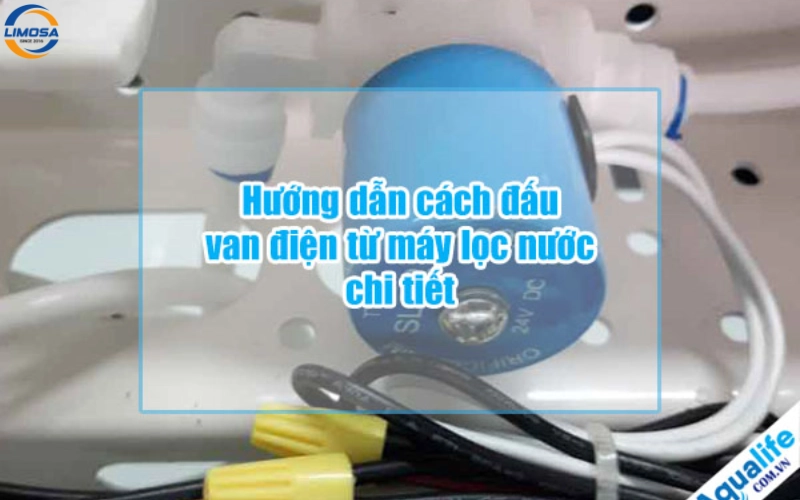

2. Cách đấu van điện từ máy lọc nước: Sơ đồ kết nối kỹ thuật
Việc đấu nối van điện từ bao gồm hai phần chính: đấu nối đường ống dẫn nước và đấu nối dây điện 24V với bộ nguồn Adapter.
Tuân thủ cách đấu van điện từ máy lọc nước theo sơ đồ kỹ thuật là bắt buộc để máy hoạt động chính xác và an toàn.
2.1. Sơ đồ đấu nối đường ống nước
Vị trí của van điện từ trong sơ đồ máy lọc nước là ngay sau van nước cấp đầu vào và trước lõi lọc thô số 1.
Đường ống nước vào IN: Cổng IN của van điện từ được kết nối với van cấp nước đầu vào của gia đình. Cần sử dụng cút nối nhanh phù hợp, đảm bảo không rò rỉ.
Đường ống nước ra OUT: Cổng OUT của van điện từ được kết nối với đầu vào của lõi lọc thô số 1. Van điện từ là chốt chặn cuối cùng kiểm soát nước cấp trước khi đi vào hệ thống lọc.
Đảm bảo chiều nước chảy: Van điện từ thường có mũi tên chỉ chiều nước chảy trên thân van. Cần lắp van theo đúng hướng mũi tên, nếu lắp ngược, van sẽ không hoạt động hoặc bị hỏng.
2.2. Sơ đồ đấu nối dây điện 24V
Van điện từ hoạt động ở điện áp 24VDC, phải được đấu nối song song với bơm tăng áp để đảm bảo sự đồng bộ.
Nguồn điện chung: Dây điện của van điện từ được đấu nối trực tiếp song song với dây điện của bơm tăng áp. Khi bơm được cấp điện để chạy, van điện từ cũng được cấp điện và mở ra.
Kết nối an toàn: Sử dụng các kẹp nối hoặc đấu nối chắc chắn và quấn băng keo cách điện kỹ lưỡng. Dây điện 24VDC tuy là điện áp thấp nhưng vẫn cần cách điện cẩn thận để tránh chập mạch.
Kiểm tra trước khi đóng máy: Sau khi đấu nối điện, cắm điện và kiểm tra. Nếu bơm chạy và van mở, bạn đã thực hiện cách đấu van điện từ máy lọc nước đúng. Nếu bơm chạy mà van không mở, có thể đã đấu sai cực điện hoặc van bị lỗi.
2.3. Lỗi thường gặp khi đấu nối và cách khắc phục
Một số lỗi phổ biến xảy ra do đấu nối sai hoặc do chất lượng van.
Đấu nối lỏng lẻo: Dây điện hoặc ống nước bị lỏng, gây ra chập chờn nguồn điện cho van hoặc rò rỉ nước. Cần siết chặt lại các cút nối và kiểm tra lại mối nối điện.
Lắp ngược chiều van: Van bị lắp ngược chiều nước chảy, khiến van không mở được hoặc đóng không kín. Cần tháo ra và lắp lại theo đúng mũi tên chỉ chiều nước.
Van bị kẹt: Bụi bẩn hoặc cặn trong nước cấp đi vào van, khiến lõi van bị kẹt ở vị trí mở. Trong trường hợp này, cần thay van mới.

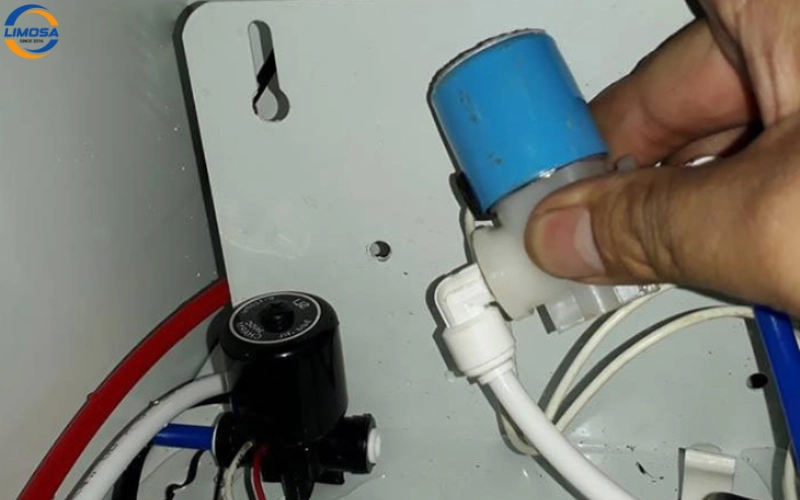

3. Chẩn đoán lỗi và sửa chữa liên quan đến van điện từ
Van điện từ là một trong những linh kiện dễ hỏng nhất trong hệ thống máy lọc nước do tiếp xúc trực tiếp với nước bẩn và thường xuyên đóng mở.
Việc nắm vững cách đấu van điện từ máy lọc nước sẽ giúp bạn chẩn đoán lỗi liên quan đến van một cách nhanh chóng.
3.1. Lỗi van điện từ không mở khi máy chạy
Lỗi này khiến máy chạy nhưng không có nước cấp đi vào, dẫn đến máy chạy khô và gây hại cho bơm.
Kiểm tra nguồn điện: Dùng đồng hồ VOM đo điện áp tại hai đầu van khi máy đang chạy. Nếu có điện 24V mà van không mở, chứng tỏ cuộn dây hoặc lõi van bị hỏng.
Kiểm tra dây nối: Dây điện bị đứt hoặc đấu nối lỏng lẻo. Cần kiểm tra lại toàn bộ mối nối điện từ Adapter, công tắc áp thấp và bơm.
Van bị tắc/kẹt: Nếu nước cấp quá bẩn, cặn có thể làm kẹt lõi van. Dù có điện, van vẫn không mở được. Cần thay van mới.
3.2. Lỗi van điện từ không đóng khi máy ngắt
Đây là lỗi nguy hiểm nhất, khiến nước thải chảy liên tục hoặc nước cấp rò rỉ vào hệ thống khi máy nghỉ, làm tăng áp suất ngược.
Van bị rò rỉ/kẹt: Đây là lỗi phổ biến nhất. Sau thời gian dài sử dụng, màng cao su bị chai hoặc lõi van bị kẹt do cặn bẩn, khiến van không thể đóng kín 100%. Nước sẽ rỉ qua van.
Kiểm tra áp suất ngược: Van điện từ hỏng sẽ làm áp suất nước cấp đi thẳng vào màng RO, gây áp lực ngược lên màng, làm giảm tuổi thọ màng.
Cách xử lý: Rút điện, khóa van cấp nước. Nếu van bị kẹt nhẹ, có thể gõ nhẹ vào thân van. Tuy nhiên, giải pháp triệt để và an toàn nhất là thay thế van điện từ mới.
3.3. Ảnh hưởng của việc đấu nối sai đến hệ thống RO
Sai sót trong cách đấu van điện từ máy lọc nước có thể phá hỏng cả hệ thống RO.
Ảnh hưởng đến van áp cao: Nếu van điện từ không đóng khi bình áp đầy, bơm sẽ không được ngắt bởi van áp cao. Máy chạy liên tục, tiêu tốn điện và làm giảm tuổi thọ bơm.
Lãng phí nước thải: Nếu van điện từ bị rò rỉ nhẹ, nước sẽ đi vào màng RO liên tục. Mặc dù bơm không chạy, nước vẫn rỉ qua màng và tạo ra nước thải rỉ rả.

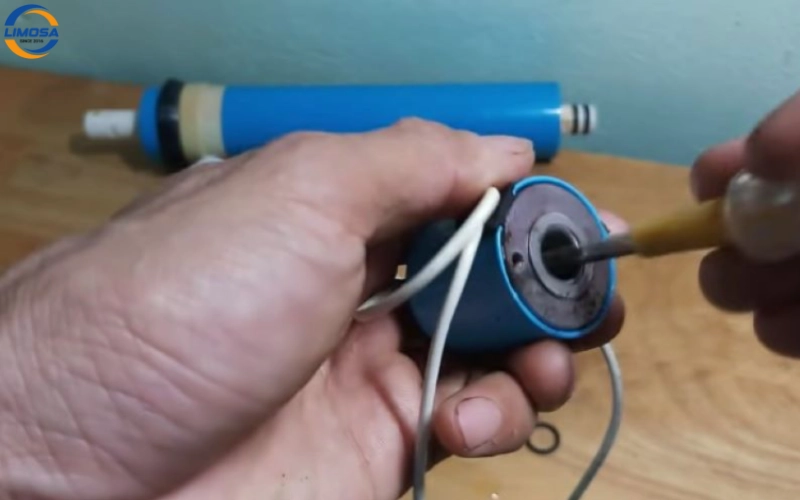

4. Dịch vụ hỗ trợ kỹ thuật và thay thế van từ Điện lạnh Limosa
Việc tự thực hiện cách đấu van điện từ máy lọc nước đòi hỏi kinh nghiệm về điện và nước. Khi gặp lỗi phức tạp hoặc cần đảm bảo an toàn tuyệt đối, hãy tìm đến sự hỗ trợ của chuyên gia.
Điện lạnh Limosa cung cấp dịch vụ thay thế và đấu nối van điện từ chuyên nghiệp, chuẩn kỹ thuật.
4.1. Chẩn đoán chính xác lỗi van điện từ và các linh kiện liên quan
Chúng tôi sử dụng thiết bị đo chuyên dụng để xác định nguyên nhân lỗi một cách chính xác.
Kiểm tra điện áp: Đo chính xác điện áp 24V tại van điện từ, xác định xem lỗi nằm ở van hay ở nguồn Adapter, công tắc áp suất.
Kiểm tra hiệu suất đóng mở: Thử nghiệm đóng mở van điện từ thủ công để kiểm tra độ nhạy và khả năng đóng kín 100%.
Kiểm tra rò rỉ áp suất: Đảm bảo sau khi thay van, không có hiện tượng rò rỉ nước cấp vào lõi lọc thô khi máy đã ngắt.
4.2. Thay thế và đấu nối van điện từ chuẩn kỹ thuật
Chúng tôi cam kết sử dụng van điện từ chính hãng và thực hiện cách đấu van điện từ máy lọc nước theo sơ đồ chuẩn.
Đấu nối điện an toàn: Dây điện được đấu nối song song với bơm tăng áp bằng các đầu cốt, đảm bảo kết nối chắc chắn, an toàn và cách điện tuyệt đối.
Lắp đặt đúng chiều: Đảm bảo van được lắp đúng chiều nước chảy theo mũi tên, tối ưu hóa khả năng đóng ngắt.
Bảo hành dịch vụ: Cung cấp bảo hành cho linh kiện và dịch vụ lắp đặt, mang lại sự yên tâm tuyệt đối cho khách hàng.
5. Các câu hỏi thường gặp về cách đấu van điện từ máy lọc nước
Phần này sẽ giải đáp các thắc mắc thường gặp của người dùng về việc lắp đặt và bảo trì van điện từ.
Van điện từ máy lọc nước dùng điện áp bao nhiêu?
Van điện từ trong máy lọc nước RO tiêu chuẩn luôn sử dụng điện áp 24VDC. Điện áp này được chuyển đổi từ điện 220VAC thông qua bộ nguồn Adapter, đảm bảo an toàn tuyệt đối cho người dùng và thiết bị.
Tại sao van điện từ của tôi bị kêu to khi hoạt động?
Tiếng kêu to hoặc tiếng “tạch tạch” liên tục khi máy chạy là dấu hiệu van điện từ sắp hỏng. Nguyên nhân có thể do cuộn dây bị lão hóa hoặc lõi van bị rung do cặn bẩn. Tiếng kêu cũng có thể là do van bị kẹt ở vị trí mở. Cần kiểm tra và thay thế để tránh rò rỉ.
Có cần đấu nối van điện từ song song với bơm tăng áp không?
Có, đây là cách đấu van điện từ máy lọc nước chuẩn nhất. Việc đấu nối song song đảm bảo rằng khi bơm được cấp điện để chạy, van cũng mở đồng thời. Khi bơm ngắt điện (do áp lực bình đầy), van cũng ngắt điện và đóng lại, khóa nước cấp hoàn toàn.
Làm sao để biết van điện từ đã hỏng và cần thay thế?
Dấu hiệu rõ ràng nhất là:
Máy tắt nhưng nước thải vẫn rỉ ra liên tục.
Máy chạy nhưng không có nước đi vào lõi số 1.
Kiểm tra bằng cách ngắt điện. Nếu van vẫn cho nước rò rỉ qua, van đã hỏng.
Lắp van điện từ ngược chiều có ảnh hưởng gì không?
Nếu lắp ngược chiều, van sẽ không hoạt động hoặc bị đóng kín hoàn toàn, ngăn nước cấp đi vào hệ thống. Việc này làm máy chạy khô và có thể gây cháy bơm. Luôn tuân thủ mũi tên chỉ chiều nước khi thực hiện cách đấu van điện từ máy lọc nước.
Nắm vững cách đấu van điện từ máy lọc nước là kỹ năng chuyên sâu giúp bạn làm chủ hệ thống lọc RO của mình. Van điện từ là chốt chặn quan trọng, đảm bảo sự tự động hóa và ngăn ngừa rò rỉ. Việc đấu nối đúng sơ đồ điện 24V và lắp đặt đúng chiều nước chảy là bắt buộc để van hoạt động hiệu quả. Khi gặp sự cố rò rỉ nước ngầm hoặc lỗi van không ngắt, cần thay thế van mới ngay lập tức để bảo vệ màng RO và bơm. Nếu bạn cần dịch vụ kiểm tra, thay thế và đấu nối van điện từ chuẩn kỹ thuật, hãy liên hệ ngay Điện lạnh Limosa. Chúng tôi cung cấp giải pháp an toàn và hiệu quả. Gọi ngay HOTLINE 0342 273 135 để được tư vấn chi tiết về cách đấu van điện từ máy lọc nước và đặt lịch dịch vụ!
